كيفية التغلب على تحديات قطع الفولاذ الكربوني السميك؟
آلة القطع الهجينة بالليزر واللهب LFC: حلول تقنية ومزايا رئيسية
لماذا أصبح قطع الفولاذ الكربوني السميك أكثر صعوبة؟
مع توجه الشركات المصنعة نحو الهياكل الأكبر والمكونات الأثقل، أصبحت معالجة الفولاذ الكربوني السميك تحديًا رئيسيًا في العديد من الصناعات، بما في ذلك بناء السفن، وآلات البناء، ومعدات الطاقة.
تشمل طرق قطع الصفائح السميكة التقليدية بشكل رئيسي القطع باللهب، والقطع بالبلازما، والقطع بالليزر عالي القدرة. ومع ذلك، في الإنتاج الفعلي، لا تزال كل عملية تواجه بعض القيود:
القطع باللهب
يوفر القطع باللهب قدرة اختراق قوية للصفائح السميكة، ولكنه يتميز بسرعة قطع بطيئة، ومنطقة تأثير حراري كبيرة، واحتمالية حدوث الأكسدة وتكوّن الخبث، كما أن جودة المقطع ودقة القطع محدودة.
القطع بالبلازما
تتميز عملية القطع بالبلازما بكفاءة عالية نسبيًا، ولكن عند معالجة الصفائح السميكة تظهر غالبًا مشكلات مثل عرض شق القطع الكبير، وخشونة سطح القطع، وكميات كبيرة من الدخان والضغط البيئي الناتج.
القطع التقليدي بالليزر عالي القدرة
يوفر القطع بالليزر عالي القدرة مزايا واضحة عند معالجة الصفائح الرقيقة إلى المتوسطة السماكة، ولكن عند التعامل مع الفولاذ الكربوني فائق السماكة الذي يتجاوز 100 مم، لا تزال هناك تحديات تتعلق بتكلفة القطع، وكفاءة الثقب، واستقرار العملية.
لذلك، أصبح تحقيق حل قادر على قطع الصفائح السميكة، وتحسين كفاءة القطع، والحفاظ على الدقة، والتحكم في تكاليف المعالجة، أولوية رئيسية للمصنعين الذين يقومون بتطوير قدراتهم الإنتاجية.
ما هي آلة القطع الهجينة بالليزر واللهب؟
آلة القطع الهجينة بالليزر واللهب هي حل متقدم لمعالجة الصفائح السميكة يجمع بين تقنية القطع بليزر الألياف وتقنية القطع باللهب.
تدمج آلة القطع الهجينة بالليزر واللهب من سلسلة LFC من Han’s Laser بين كثافة الطاقة العالية للقطع بالليزر وقدرة الاختراق القوية للقطع باللهب، مما يوفر أداءً ممتازًا في معالجة المعادن الثقيلة.
يمكنها استبدال عمليات القطع التقليدية بالبلازما واللهب بشكل فعال، مع تحسين كفاءة الإنتاج، وتعزيز جودة القطع، وتقليل التأثير البيئي الناتج عن الدخان والخبث.
التكوينات الأساسية
سرير توجيه خطي + قاعدة ذات مقطع كبير:
يضمن الصلابة تحت الأحمال العالية ويمنع اهتزاز الآلة أثناء قطع الصفائح السميكة.
نظام CNC من Rexroth مخصص بشكل عميق:
يدمج مكتبة معلمات عملية القطع المركبة، ويدعم التركيز التلقائي وضبط ضغط الغاز الديناميكي.
رأس القطع المركب وأجهزة الاستشعار الخاصة بـ Han’s Laser:
مزود بأنظمة متعددة المستشعرات لمراقبة درجة حرارة العدسة، وموضع البؤرة، وضغط الغاز في الوقت الفعلي لضمان التشغيل المستقر طويل الأمد.
منصة قطع معيارية:
تتميز بقدرة تحمل عالية، ومناسبة لبيئات العمل التي تتطلب التحميل والتفريغ المتكرر للصفائح الفولاذية الثقيلة.
ما هي مزايا القطع الهجين بالليزر واللهب LFC مقارنة بالعمليات التقليدية؟
1. قدرة أقوى على معالجة الصفائح السميكة — تغطية الصفائح الرقيقة إلى فائقة السماكة
تتطلب طرق القطع التقليدية عادةً آلات مختلفة لمعالجة سماكات مختلفة. يُفضل القطع بالليزر للصفائح الرقيقة بفضل دقته العالية، بينما يتم استخدام القطع باللهب أو البلازما غالبًا للصفائح السميكة بسبب قدرة الاختراق الأفضل.
بدلاً من الاعتماد على طريقة قطع واحدة فقط، تستخدم سلسلة LFC تقنية القطع باللهب بمساعدة الليزر لتحقيق التوازن بين قدرة الاختراق ودقة القطع في تطبيقات الفولاذ الكربوني السميك.
وتتيح معالجة كاملة تبدأ من الصفائح الرقيقة بسماكة 0.6 مم وحتى صفائح الفولاذ الكربوني فائقة السماكة التي تتجاوز 200 مم.
وخاصة بالنسبة لصفائح الفولاذ الكربوني بسماكة 100 مم، والتي يصعب معالجتها بشكل مستقر بالطرق التقليدية، توفر LFC إنتاجًا مستمرًا وموثوقًا.
كما تدعم قطع الثقوب عالية الدقة. ويمكن أن يصل الحد الأدنى لقطر الثقب إلى 0.4 مرة من سماكة الصفيحة، مما يلبي متطلبات الهياكل المعقدة للصفائح السميكة والمكونات الدقيقة.
2. كفاءة أعلى في قطع الصفائح السميكة وتكاليف معالجة أقل
أثناء القطع التقليدي باللهب للصفائح السميكة، غالبًا ما يواجه المصنعون العديد من التحديات:
• وقت ثقب طويل
• سرعة قطع محدودة
• أعمال معالجة لاحقة كبيرة
أما معالجة الصفائح فائقة السماكة بالليزر فقط فقد تؤدي إلى زيادة الاستثمار في المعدات وتكاليف التشغيل.
تستخدم سلسلة LFC طريقة قطع هجينة تعمل على تحسين كفاءة المعالجة بشكل فعال للصفائح الفولاذية الكربونية بسماكة 40 مم وأكثر.
تُظهر بيانات الاختبار الفعلية أن وقت الثقب للصفائح بسماكة 50–100 مم يبلغ فقط 5–15 ثانية، مما يقلل بشكل كبير من ساعات العمل المساعدة.
وفي ظل ظروف القدرة المتساوية (مثل 12 كيلوواط و20 كيلوواط)، تتفوق سلسلة LFC على حلول القطع بالليزر التقليدية بنفس القدرة من حيث قدرة القطع، والكفاءة، وجودة سطح القطع للفولاذ الكربوني متوسط وسميك السماكة.
3. جودة قطع ممتازة وتقليل المعالجة اللاحقة
أثناء قطع الصفائح السميكة، قد يتسبب القطع التقليدي باللهب في:
• زاوية ميل قطع كبيرة
• عرض شق قطع كبير
• أكسدة وخبث في الجزء السفلي من القطع
• خشونة سطح عالية
تستخدم سلسلة LFC تقنية المعالجة بمساعدة الليزر لتحسين عملية القطع وزيادة الاستقرار أثناء قطع الصفائح السميكة.
بيانات الاختبار الفعلية:

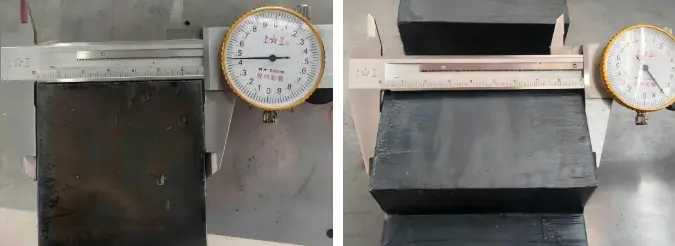

• فولاذ كربوني بسماكة 40 مم: ميل القطع على الجانبين ≤ 0.2 مم
• فولاذ كربوني بسماكة 90 مم: ميل القطع على الجانبين ≤ 0.2 مم
• فولاذ كربوني بسماكة 120 مم: ميل القطع على جانب واحد ≤ 0.2 مم
وهذا يقلل بشكل كبير من العمليات الثانوية مثل الطحن وتشطيب الحواف، مما يحسن اتساق الأجزاء وكفاءة الإنتاج.
4. آلة واحدة تستبدل عمليات قطع متعددة
تتطلب خطوط الإنتاج التقليدية عادةً آلات مختلفة لمعالجة سماكات مختلفة من الصفائح.
تدعم سلسلة LFC ثلاثة أوضاع للقطع، مما يسمح بالتبديل المرن وفقًا لمتطلبات الإنتاج.
وضع القطع
| وضع القطع | نطاق السماكة | التطبيقات النموذجية |
|---|---|---|
| وضع القطع بالليزر فقط | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الألومنيوم، النحاس | الصفائح الرقيقة والصفائح السميكة التقليدية التي تتطلب قطعًا عالي السرعة وعالي الدقة |
| وضع القطع الهجين بالليزر واللهب (القطع بمساعدة اللهب) | صفائح فولاذ كربوني بسماكة 30–120 مم | الإنتاج الكمي الدقيق للصفائح المتوسطة والسميكة |
| القطع باللهب مع مساعدة الليزر | صفائح فولاذ كربوني فائقة السماكة 120–200 مم+ | معالجة الصفائح فائقة السماكة دون تسخين مسبق |
من خلال أوضاع القطع الثلاثة المتكاملة، يمكن لآلة LFC واحدة تغطية مجموعة واسعة من متطلبات الإنتاج، مما يساعد على تقليل الاستثمار في المعدات ومتطلبات مساحة المصنع.
5. قطع الحواف المائلة المتكامل لتحسين كفاءة اللحام
تتطلب معالجة الصفائح السميكة التقليدية عادةً عدة خطوات:
القطع → معالجة الحواف المائلة → التشذيب → اللحام
تدعم سلسلة LFC قطع الحواف المائلة، حيث يمكنها تشكيل العديد من أنواع الحواف الشائعة — بما في ذلك A وV وX وY وK — في عملية واحدة.
يمكن للحواف من نوع Y وK تحقيق عمق جذر موحد، مما يبسط العملية التقليدية متعددة الخطوات (التي تشمل القطع والطحن وعمليات أخرى) إلى عملية واحدة.
تشمل الفوائد الرئيسية:
تقليل العمليات الثانوية بعد القطع، وتقليل وقت التحضير قبل اللحام، والحصول على نتائج أكثر اتساقًا في الإنتاج الكمي.
6. هيكل عالي الصلابة للمعالجة المستمرة للأحمال الثقيلة
لا يتطلب قطع الصفائح السميكة قدرة قطع قوية فقط، بل يحتاج أيضًا إلى استقرار طويل الأمد للآلة.
تستخدم سلسلة LFC:
• قاعدة دليل خطي كبيرة المقطع عالية الصلابة
• عارضة ألومنيوم مبثوقة عالية القوة
• هيكل اتصال متكيف
• منصة قطع معيارية للأحمال الثقيلة
وبفضل قدرة التحمل العالية والهيكل القوي، تضمن هذه الميزات دقة حركة المعدات أثناء القطع عالي السرعة وعمليات الحمل الثقيل، بالإضافة إلى الاستقرار طويل الأمد في ظروف التشغيل ذات نطاق العمل الواسع.
التطبيقات النموذجية وحلول القطاعات الصناعية
بناء السفن:
تُستخدم لمعالجة المكونات الهيكلية للسفن، وتلبية متطلبات الدقة وجودة التجميع عند قطع الصفائح متوسطة وسميكة السماكة.
توليد طاقة الرياح:
مناسبة لمعالجة أجزاء الصفائح السميكة مثل فلانشات أبراج الرياح، والتي تتطلب إنتاجًا كميًا مستقرًا وطويل الأمد.
آلات البناء:
المكونات الهيكلية مثل أذرع الحفارات والأجزاء المعقدة، والتي غالبًا ما تتضمن ثقوبًا غير منتظمة وحواف مائلة.
آلات تعدين الفحم:
المكونات الثقيلة مثل الدعامات الهيدروليكية، والتي تتطلب كميات كبيرة من قطع الصفائح فائقة السماكة وتكون حساسة للتكاليف.
الأسئلة الشائعة (FAQ)
Q1: ما الفرق بين القطع الهجين بالليزر واللهب والقطع بالليزر عالي القدرة التقليدي؟
A:يعمل القطع بالليزر فقط بشكل جيد في العديد من التطبيقات، وخاصة الصفائح الرقيقة والمتوسطة السماكة.
ولكن عند زيادة سماكة الصفيحة، يحتاج المصنعون إلى مراعاة وقت الثقب، وتكاليف التشغيل، واستقرار عملية المعالجة.
Q2: ما هي السماكة التي يمكن لآلة القطع الهجينة بالليزر واللهب LFC قطعها من الفولاذ الكربوني؟
A:يمكن لسلسلة LFC معالجة الفولاذ الكربوني بدءًا من الصفائح الرقيقة بسماكة 0.6 مم وحتى الصفائح فائقة السماكة التي تتجاوز 200 مم.
كما يمكنها تحقيق إنتاج مستمر ومستقر للصفائح السميكة ذات الصعوبة العالية، مثل صفائح الفولاذ الكربوني بسماكة 100 مم.
Q3: مقارنةً بالقطع التقليدي بالبلازما، ما التحسينات البيئية التي توفرها هذه التقنية؟
A:يتم تقليل دخان القطع (بفضل تركيز الطاقة وتقليل كمية الخبث)، كما تم تجهيز الآلة بقناة شفط غبار ونظام ترشيح لتقليل الانبعاثات إلى الحد الأدنى.
Q4: ما هي مزايا القطع الهجين بالليزر واللهب مقارنة بالقطع التقليدي باللهب؟
A:مقارنةً بالقطع التقليدي باللهب، يوفر القطع الهجين بالليزر واللهب:
• جودة أفضل لسطح القطع
• زاوية ميل قطع أصغر
• أكسدة وخبث أقل
• تقليل متطلبات المعالجة اللاحقة
Q5: لماذا تعتبر وظيفة قطع الحواف المائلة ضرورية عند قطع الصفائح السميكة؟
A:يساعد القطع المائل في خطوة واحدة على تقليل عمليات المعالجة اللاحقة، وتحسين كفاءة اللحام والتجميع، مما يجعله مناسبًا بشكل خاص للهياكل الفولاذية الكبيرة وتصنيع المعدات الثقيلة.
