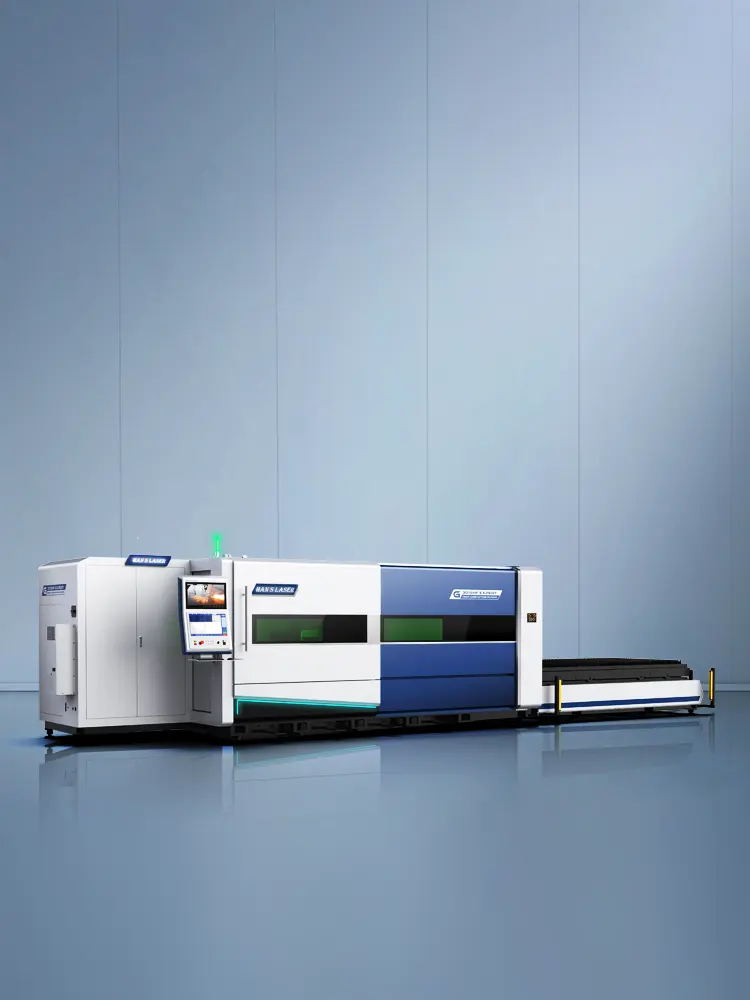

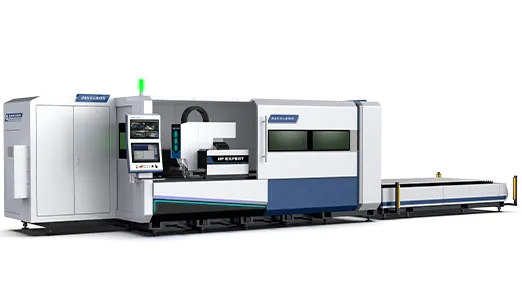

    آلة قطع بالليزر عالية الإنتاجية 3015 ⁄ 4020 ⁄ 6025 ⁄ 8025 الطاقة المتوفرة: 6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW ⁄ 50kW ⁄ 60kW
    HF Expert عارضةعينة من البيانات التقنية
    املأ التنزيل او الاتصال بنا
    لمحة عامة
    آلة قطع بالليزر عالية الإنتاجية مع فوائد اقتصادية مثلى
    الموثوقية والاستقرار العاليان، مع عملية تصنيع احترافية مجهزة بمكونات نقل أساسية عالية الدقة، مما يضمن عمر خدمة طويل للمكونات ودقة أبعاد جيدة للأجزاء. سهولة وصول ومرونة أكبر، بفضل محطة التشغيل القابلة للتعديل وتصميم الباب الأمامي + باب جانبي طويل قابل للانزلاق، مما يجعل التحميل والتفريغ لقطع العمل الصغيرة أسهل، ويُقلل من وقت الاستجابة لعمليات القطع التجريبية.

    السلامة من الليزر

    آلة مغلقة بالكامل مع نوافذ زجاج ليزر بقطر بصري 5+:

     حماية العينين والبشرة من إشعاع الليزر؛
     تقليل التلوث الضوضائي؛
     تقليل تلوث أدخنة القطع؛
     توفير بيئة عمل جيدة؛

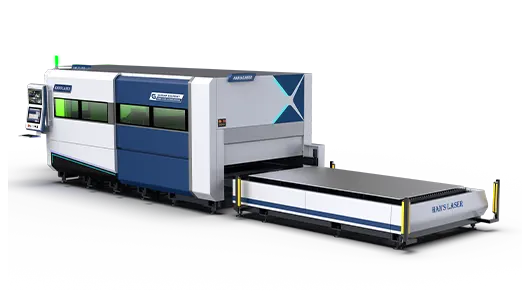

    سريع للغاية

    ديناميكية عالية وإنتاجية مرتفعة
    بفضل الإطار المحسن وتصميم الجسر المصنوع من الألمنيوم المشكل، المزود بوحدة تحكم "Han's 901 (Rexroth)" في الوقت الحقيقي ومحركات Rexroth القوية، تصل آلة HF Expert إلى سرعة عالية وتسارع قوي، مما يعني إنتاج المزيد من القطع في نفس الوقت!

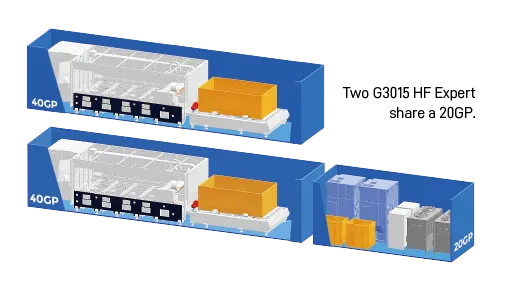

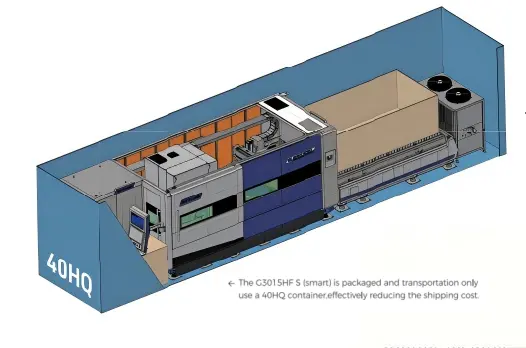

    تصميم مدمج

    سهولة الوصول لأعمال الصيانة، وسهولة التركيب.
    خزانة الكهرباء ⁄ مصدر الليزر ⁄ النظام الهوائي ⁄ نظام التزييت ⁄ محركات تشغيل الطاولة كلها مدمجة في الإطار الرئيسي، مما يتيح مرونة في التوزيع، وسهولة في التركيب والصيانة، ويعمل على تحسين معدل استغلال مساحة الإنتاج وتقليل حجم الماكينة، مما يوفر تكاليف الشحن.

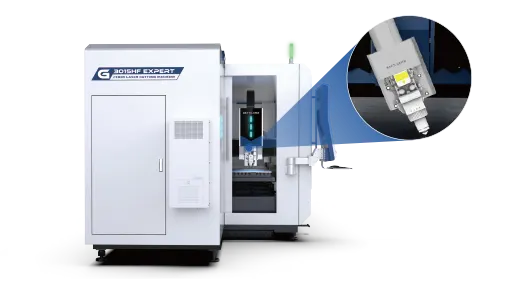

    صديق لبيئة العمل

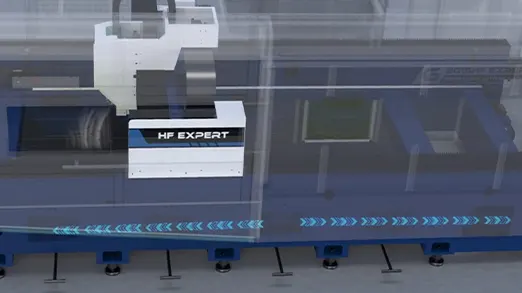

    نظام شفط الغبار المنفصل
    يتميز نظام الشفط متعدد المناطق بتأثير جيد في إزالة الغبار حسب المنطقة، حيث يوزع حجم الهواء لكل منفذ عادم بذكاء على كل قسم من الهيكل، مما يحسن بشكل فعال قدرة الشفط وإزالة الغبار في منطقة المعالجة. كما يقلل بشكل موثوق من خطر تلوث رأس القطع، مما يحافظ على نظافة منطقة العمل.

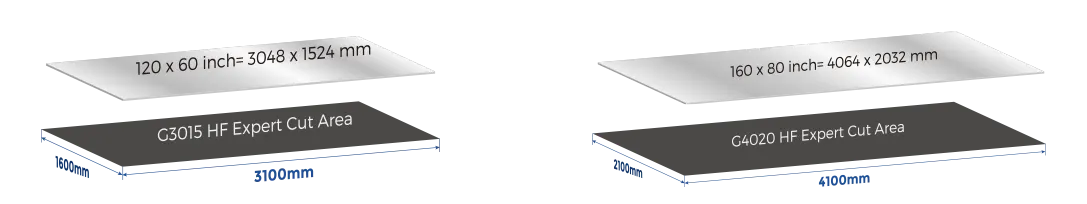

    منطقة قطع أكبر

    منطقة قطع موسعة، قادرة على قطع صفائح AS (المعيار الأمريكي) بحجم "بوصة".

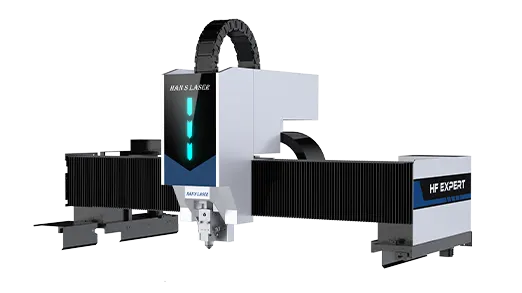

    مناسب لقدرة فائقة الارتفاع

    هيكل سرير مجوف للماكينة (G3015 HF Expert)
    مناسب لقدرة فائقة تصل حتى 60kW، مما يساعد على تجنب خطر التشوه الحراري الناتج عن الليزر عالي القدرة. القدرة الأعلى تعني إنتاجية أعلى، وتضمن تشغيلًا طويل الأمد ومستقرًا وفعالًا.

    قدرة تحميل عالية للمواد السميكة

    طاولة تبديل هيدروليكية الرفع (اختياري)
    ● يمكن تنفيذ القطع المائل باستخدام طاولة الرفع الهيدروليكية؛
    ● يمكن سحب الطاولتين من منطقة القطع في نفس الوقت؛
    ● سهولة إجراء أعمال الصيانة داخل الماكينة؛
    التحميل والتفريغ على إحدى الطاولات لا يؤثر على الأخرى؛
    ضمان جودة قطع جيدة أثناء تحميل أو تفريغ الطاولة الأخرى.

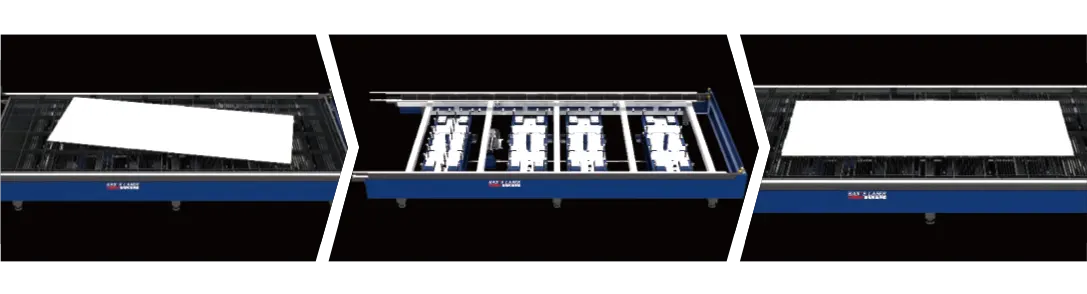

    مضاد للخدش

    جهاز رفع وضبط الصفائح، يضمن جودة قطع ممتازة خاصة للفولاذ المقاوم للصدأ والألمنيوم (اختياري)
      يمنع خدش الجانب السفلي للوحة؛                يمنع خدش الجانب السفلي للوحة؛

    استهلاك أقل للغاز

    القطع بضغط منخفض من النيتروجين (N2)
    سرعة قطع أعلى، ووقت قطع أقل لنفس الدفعة، وتوفير في الغاز يصل إلى 67٪.

    جهاز Mix-M

    خزان خلط الغازات – براءة اختراع من Han's Laser (اختياري)
    وظيفة عملية Mix-M: مزود بليزر بقدرة 20kW أو أعلى، مناسب للقطع السريع للفولاذ الكربوني بسماكة 10~40 مم، ويحل مشكلة الحواف المائلة وبقايا الخبث في زوايا الصفائح المتوسطة والسميكة باستخدام الطرق التقليدية، مما يُحسّن بشكل فعال التناقص العلوي والسفلي وخشونة قطعة العمل، ويزيد بشكل كبير من كفاءة المعالجة ودقة المنتج.

    عارضة
    حلول الأتمتة
    حلول الأتمتة
    حلول الأتمتة
    دعم فني قوي وخبرة غنية في المشروع ، ويمكن أن توفر مختلف حلول الأتمتة وفقا لمتطلبات العملاء .
    حلول الأتمتة
    دعم فني قوي وخبرة غنية في المشروع ، ويمكن أن توفر مختلف حلول الأتمتة وفقا لمتطلبات العملاء .
    القدرة على قطع
    عينة من البيانات التقنية
    * لأنّ مرجع فقط , جميع البيانات تخضع الوثائق التقنية الفعلية .

    التردد سلسلة الخبراء

    مساحة العمل [ مم ]

    أقصى سرعة المحور ( س / ص )

    أقصى تسارع

    دقيق

    تكرار

    أقصى وزن الورق

    طاقة الليزر المتاحة

    3100mmx1600mm

    280 م / دقيقة

    ج 0.03mm

    0.02m / min

    2150 كجم / طاولة

    6kw / 12kw / 20kw / 30kw 40kw / 50kw / 60kw

    4100mmx2100mm

    280 م / دقيقة

    ج 0.03mm

    0.02m / min

    3840 كجم / طاولة

    6kw / 12kw / 20kw / 30kw 40kw / 50kw / 60kw

    6200mmx2600mm

    160m / min

    2.5G

    0.03mm

    0.02 مم

    7200 كجم / طاولة

    6kw / 12kw / 20kw / 30kw 40kw / 50kw / 60kw

    8200mm × 2600mm

    160m / min

    2.5G

    0.03mm

    0.02 مم

    9600 كجم / طاولة

    6kw / 12kw / 20kw / 30kw 40kw / 50kw / 60kw
