    HF Mini
    آلة قطع بالليزر عالية الكفاءة من حيث التكلفة 3015 ⁄ 4020 الطاقة المتوفرة: 6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW
    HF Mini اختياريعينة من البيانات التقنية
    املأ التنزيل او الاتصال بنا
    لمحة عامة

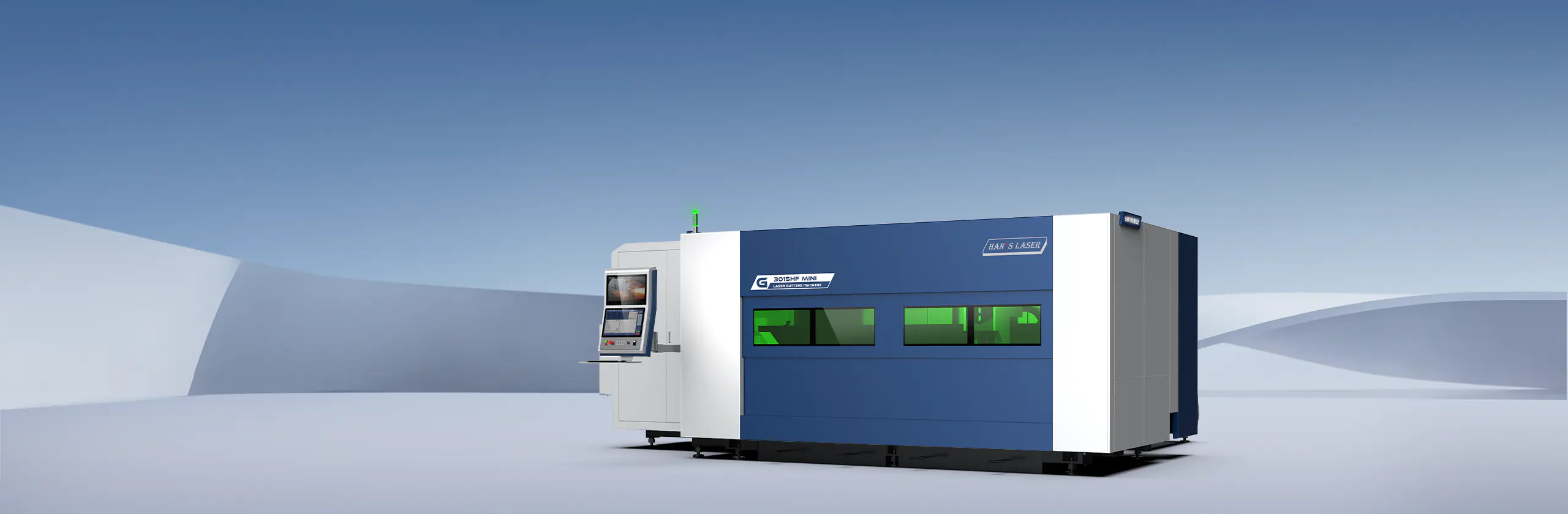

    آلة اقتصادية للدخول في مجال قطع الليزر عالي القدرة
    ● دقة عالية ● ديناميكية عالية ● إنتاجية عالية كشف الانحراف المحوري للنواة البصرية من خلال معلومات بركة الانصهار، مما يجعل ضبط المحورية أكثر سهولة ودقة.

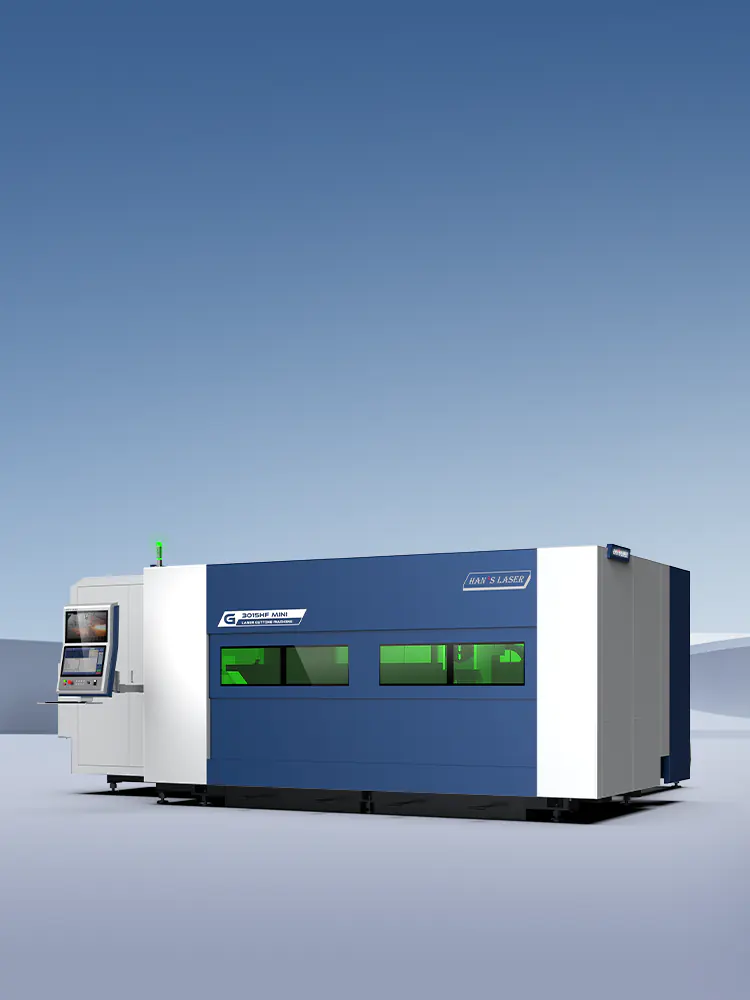

    السلامة من الليزر

    آلة مغلقة بالكامل مع نوافذ زجاج ليزر بقطر بصري 5+:

     حماية العينين والبشرة من إشعاع الليزر؛
     تقليل التلوث الضوضائي؛
     تقليل تلوث أدخنة القطع؛
    توفير بيئة عمل جيدة؛

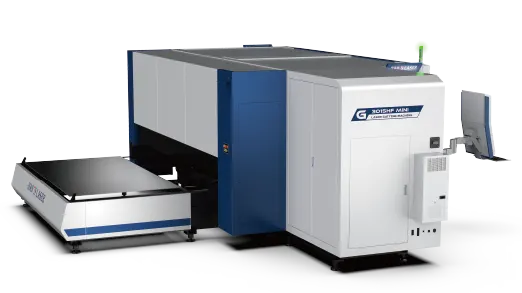

    توفير مساحة بنسبة 25٪

    تصميم مدمج مع سهولة الوصول لأعمال الصيانة.
    خزانة الكهرباء ⁄ مصدر الليزر ⁄ النظام الهوائي ⁄ نظام التزييت ⁄ محركات تشغيل الطاولة كلها مدمجة في الإطار الرئيسي، مما يتيح مرونة في التوزيع، وسهولة في التركيب والصيانة، ويعمل على تحسين معدل استغلال مساحة الإنتاج، وتقليل حجم الماكينة، مما يوفر تكاليف الشحن.

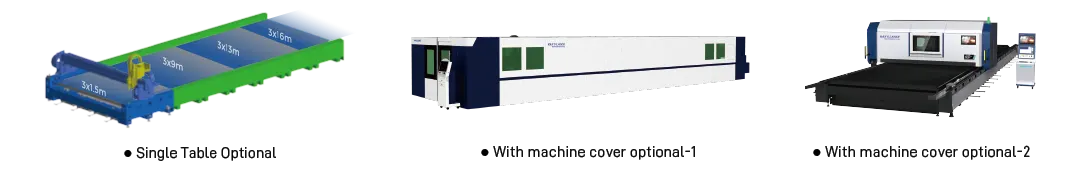

    طاولة واحدة اختياري

    طاولة قطع واحدة بحجم 3x1.5م (اختياري)، سهلة التوسيع إلى مساحة قطع 3x9م ⁄ 3x13م ⁄ 3x16م؛

    استثمار أقل في أعمال قطع الليزر عالية القدرة، إمكانية استبدال القطع بالبلازما. مساحة قطع أكبر متاحة كخيار، نوعان من غطاء الماكينة.

    صديق لبيئة العمل

    نظام شفط الغبار المنفصل
    يتميز نظام الشفط متعدد المناطق بتأثير جيد في إزالة الغبار حسب المنطقة، حيث يوزع حجم الهواء لكل منفذ عادم بذكاء على كل قسم من الهيكل، مما يحسن بشكل فعال قدرة الشفط وإزالة الغبار في منطقة المعالجة. كما يقلل بشكل موثوق من خطر تلوث رأس القطع، مما يحافظ على نظافة منطقة العمل.

    مناسب للطاقة فائقة الارتفاع

    هيكل سرير الماكينة المجوف (G3015 HF Mini)
    تجنب خطر التشوه الحراري الناتج عن الليزرات عالية الطاقة، حيث تؤدي الطاقة الأعلى إلى إنتاجية أعلى.

    قدرة تحميل عالية للمواد السميكة

    تصميم طاولة تبادل أقوى
    ضمان جودة قطع جيدة؛
    تحميل وتفريغ مريح لقطع العمل الصغيرة.

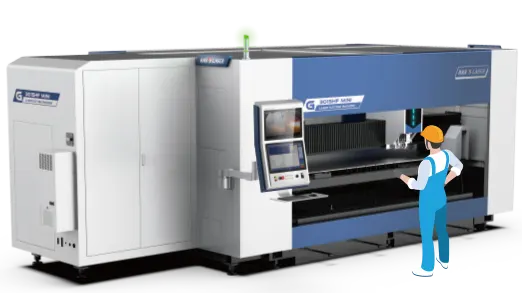

    سهولة الوصول

    سهولة أكبر ومرونة أعلى
    بفضل وحدة التشغيل القابلة للتعديل والباب الأمامي + تصميم الباب الجانبي المنزلق الطويل، يصبح التحميل والتفريغ للقطع الصغيرة المتنوعة سهلاً، مع تقليل أوقات الاستجابة لقطع العرض، والقطع المائل متاح كخيار.



    دقة عالية

    ديناميكية عالية وإنتاجية مرتفعة
    عملية تصنيع احترافية مزودة بمكونات نقل ذات دقة عالية في النواة، عمر طويل للمكونات، ودقة أبعاد جيدة للأجزاء.

    منطقة قطع أكبر

    زيادة مساحة القطع، قادرة على قطع صفائح AS (المعيار الأمريكي) بأبعاد "بوصة".

    استهلاك أقل للغاز

    القطع بضغط منخفض من النيتروجين (N2)
    سرعة قطع أعلى، ووقت قطع أقل لنفس الدفعة، مع توفير في الغاز يصل إلى 67٪.

    جهاز Mix-M

    خزانة خلط الغازات – براءة اختراع من Han's Laser (اختياري)
    وظيفة عملية Mix-M: مزود بليزر بقدرة 20kW أو أعلى، مناسب للقطع السريع للفولاذ الكربوني بسماكة 10~40 مم، ويحل مشكلة القطع التقليدي للصفائح المتوسطة والسميكة وبقايا الخبث في الزوايا، مما يحسن بشكل فعال التناقص العلوي والسفلي وخشونة قطعة العمل، ويزيد بشكل كبير من كفاءة المعالجة ودقة المنتج.

    اختياري
    التلقائي فوهة استبدال الجهاز
    المراقبة المحورية
    حل تحميل وتفريغ بواسطة الذراع

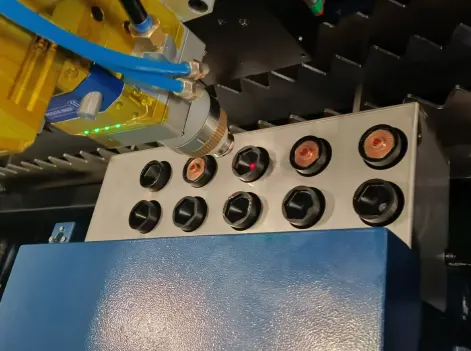

    التلقائي فوهة استبدال الجهاز
    توفير وقت التشغيل التلقائي فوهة مبدل يمكن تحقيق سريع ، التلقائي قطع فوهة يمكن استبدالها دون أي تدخل بشري .
    المراقبة المحورية
    دعم فني قوي وخبرة غنية فيضبط المحورية بفعالية ودقة كشف انحراف المحورية للنواة البصرية من خلال معلومات بركة الانصهار، مما يجعل ضبط المحورية أكثر سهولة ودقة.

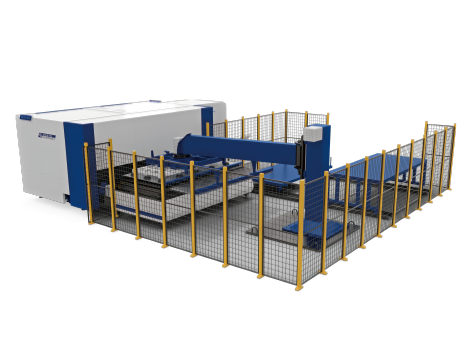

    حل تحميل وتفريغ بواسطة الذراع
    دعم فني قوي وخبرة واسعة في العديد من المشاريع، نقدم حلول أتمتة متنوعة حسب متطلبات العملاء.
    القدرة على قطع
    عينة من البيانات التقنية
    * لأنّ مرجع فقط , جميع البيانات تخضع الوثائق التقنية الفعلية .

    التردد سلسلة مصغرة

    مساحة العمل [ مم ]

    أقصى سرعة المحور ( س / ص )

    أقصى تسارع

    دقيق

    تكرار

    أقصى وزن الورق

    طاقة الليزر المتاحة

    3100mmx1600mm

    169m / min

    1-7 ز؛ 0.03mm

    0.02 مم

    2150 كجم / طاولة

    6KW ⁄ 12KW ⁄ 20KW ⁄ 30KW ⁄ 40KW

    4100mmx2100mm

    169m / min

    1-7 ز؛ 0.03mm

    0.02 مم

    3840 كجم / طاولة

    6KW ⁄ 12KW ⁄ 20KW ⁄ 30KW ⁄ 40KW
