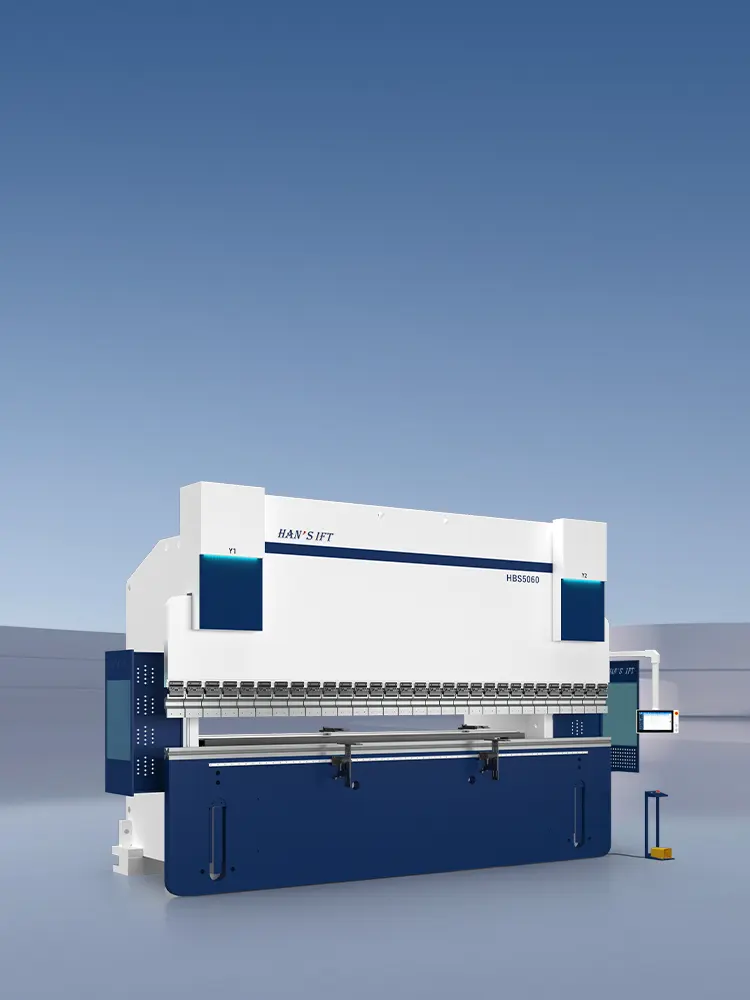

HBS Series
ماكينة ثني CNC عالية الأداء تعمل بنظام سيرفو خيارات متعددة لتكوين الماكينة، وخيارات متعددة لضبط الضغط وأطوال المعالجة؛ مسطرة شبكية عالية الدقة، تضمن دقة عالية في الثني؛
HBS Series عينة من البيانات التقنية
املأ التنزيل او الاتصال بنا
ملخص
أفضل آلة ثني وتشكيل الورق مبيعًا: الدقة، الأمان، الكفاءة

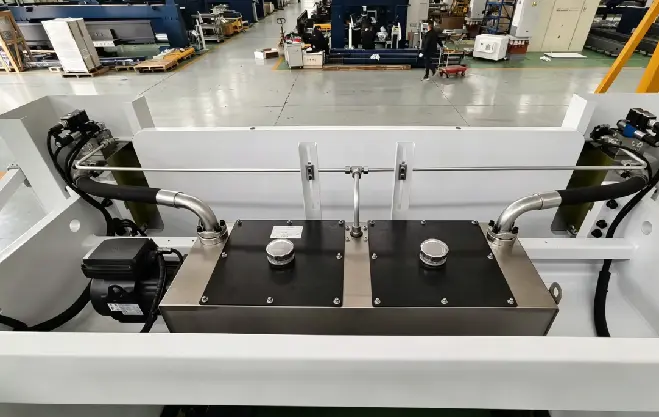

إن الجمع بين الأنظمة الهيدروليكية وأنظمة التحكم الجديدة كلياً، بالإضافة إلى خزان الزيت المنفصل المصنوع من الفولاذ المقاوم للصدأ والمقاوم للزيت، يوفر الزيت ويقلل من الاستهلاك، مما يجعله موفراً للطاقة وصديقاً للبيئة.

أسطوانة هيدروليكية

تعتمد أسطوانات الزيت الرئيسية على كلا الجانبين صمامًا مؤازرًا كهروهيدروليكيًا ومقياسًا شبكيًا لتشكيل تحكم ذي حلقة مغلقة، مع تغذية راجعة دقيقة وتشغيل دقيق للمنزلق، بحيث تكون دقة الانحناء ودقة تحديد المواقع المتكررة للمنزلق عالية.

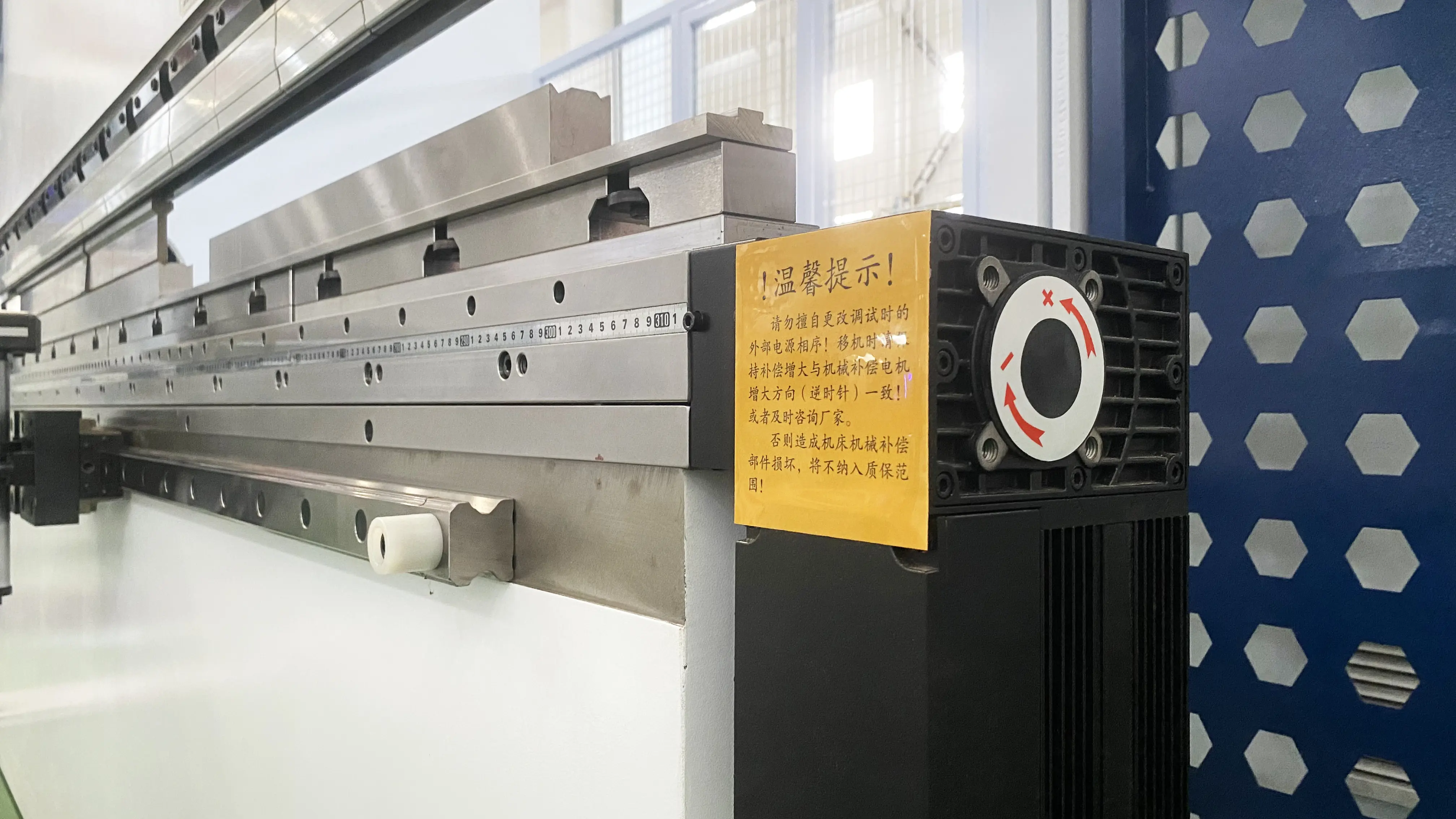

نظام التاج الميكانيكي ثنائي الاتجاه

يقوم نظام التحكم الرقمي الحاسوبي (CNC) بحساب وتحديد مقدار التعويض تلقائيًا، ويعتمد التعويض على التحكم ذي الحلقة المغلقة بدقة تحكم عالية، مما يضمن اتساق زاوية الانحناء على طول كامل.

نظام التاج الميكانيكي عبارة عن هيكل قابل للتعديل ثنائي الاتجاه، والذي يمكنه تلبية تعديل التعويض للآلة في كل من الاتجاهين العرضي والطولي.

أنظمة القياس الخلفي

تم اعتماد آلية قياس خلفية متكاملة الوظائف، مع إمكانية اختيار والتحكم في عدة قياسات خلفية. تستخدم الأجزاء الوظيفية في القياس الخلفي، مثل سكة التوجيه، والبرغي الكروي، والمحمل، وغيرها، ملحقات عالية الجودة لضمان دقة القياس.

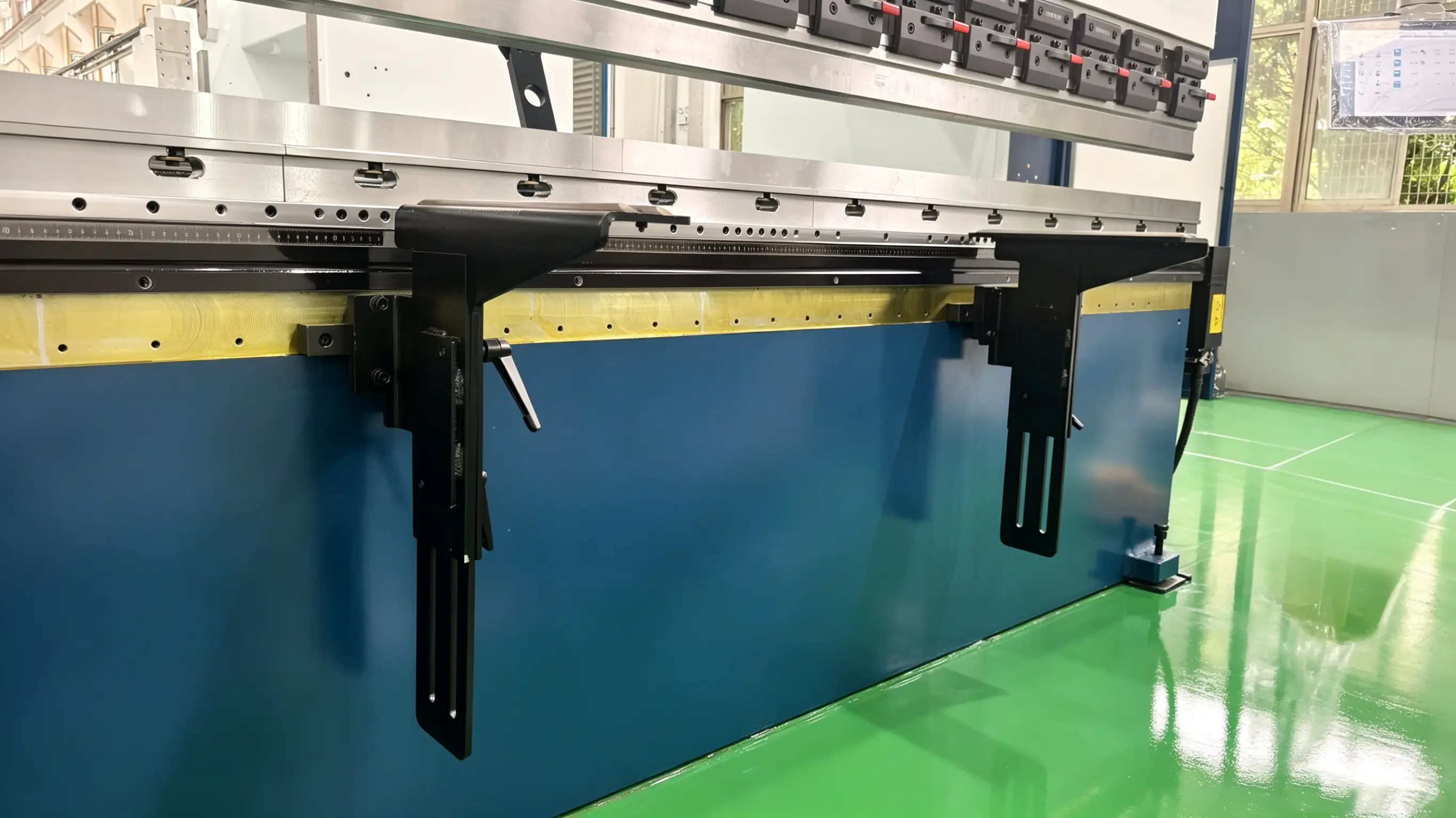

دعامة متحركة

يحتوي الجزء العلوي من طاولة العمل على دعامة متحركة. يمكن تعديل ارتفاع الدعامة وزاوية دورانها حسب الحاجة، وتعديل موضع الحركة وفقًا لمسافة الخطوة، مما يُسهّل عملية الثني ويجعلها مريحة وفعّالة.

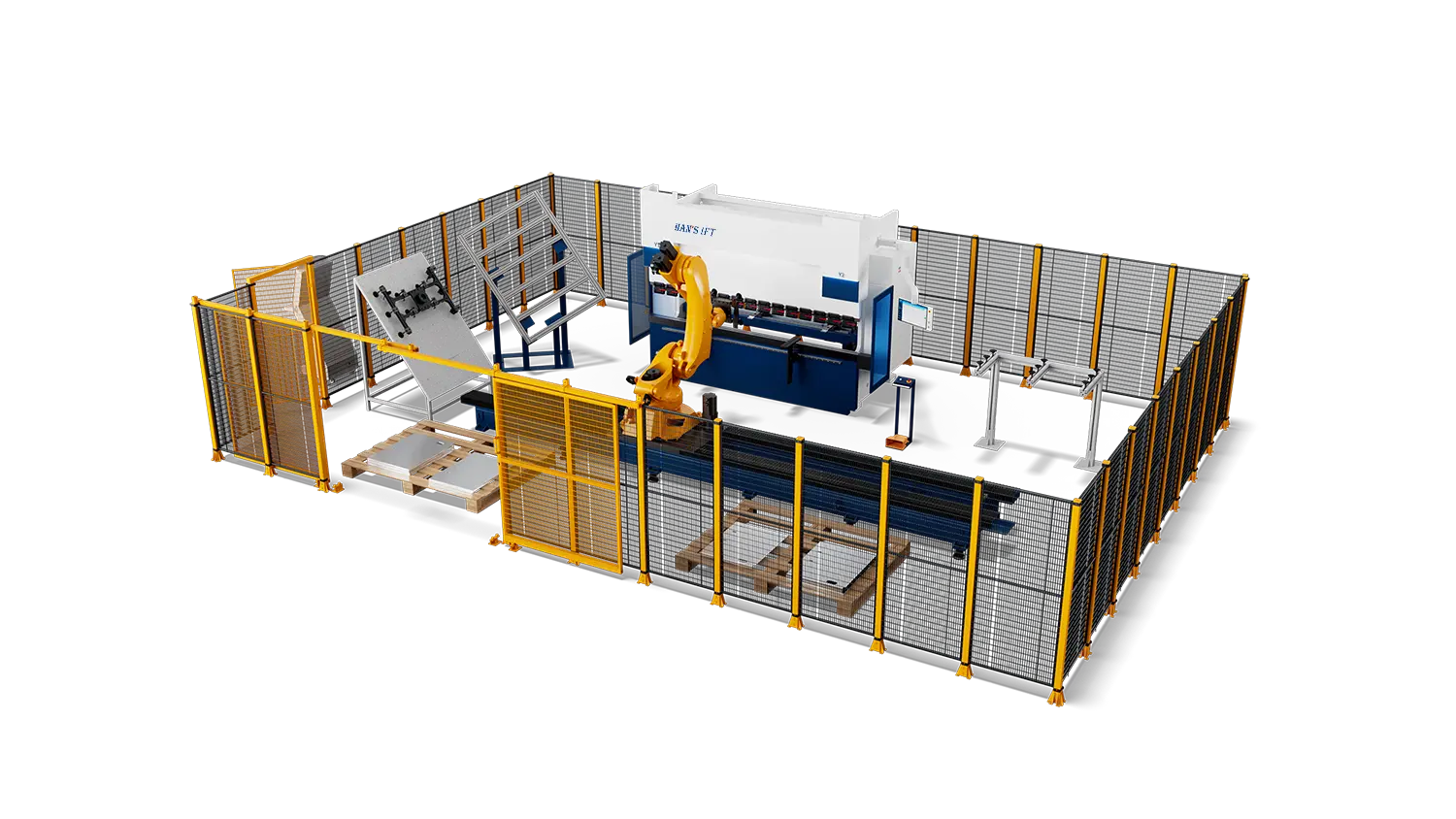

خلية الانحناء التلقائي

يجمع هذا النظام بين آلة ثني CNC وروبوت للإمساك التلقائي بالصفائح وتوسيطها وثنيها وتعبئتها على منصات نقالة، مما يتيح إنتاج دفعات متواصلة على مدار 24 ساعة، ويقلل من الجهد اليدوي، ويحسن كفاءة الإنتاج بشكل كبير، ويوفر تكاليف باهظة. تتوفر حلول خلايا الثني المصممة حسب الطلب.

القدرة على قطع
عينة من البيانات التقنية
* لأنّ مرجع فقط , جميع البيانات تخضع الوثائق التقنية الفعلية .

سلسلة HBS

أقصى قوة انحناء (كيلو نيوتن)

أقصى عرض للانحناء (مم)

شوط الكبش (مم)

الارتفاع عند الإغلاق (مم)

المسافة بين الأعمدة (مم)

عمق الحلق (مم)

قدرة المحرك الرئيسي (كيلوواط)

الاقتراب (مم/ث)

معدل التشغيل (مم/ث)

العودة (مم/ث)

1100

3100

215

525

2600

410

8.5

200

15

180

1100

4100

215

525

3200

410

8.5

200

15

160

1600

3100

215

525

2600

410

13.2

185

14

160

1600

4100

215

525

3200

410

13.2

185

14

150

2300

3100

215

575

2600

410

16.7

150

13

150

2300

4100

215

575

3200

410

16.7

150

13

140

2600

3100

250

590

2600

410

16.7

140

12

140

3200

3200

250

590

2600

410

21.4

90

9

100
