GRC Series

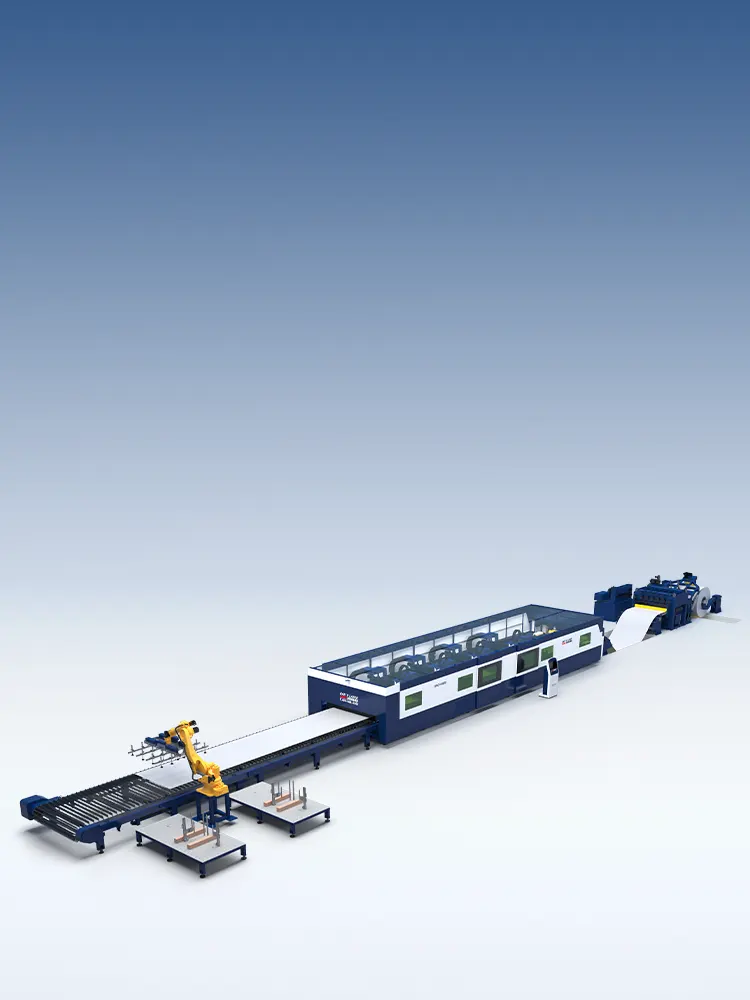

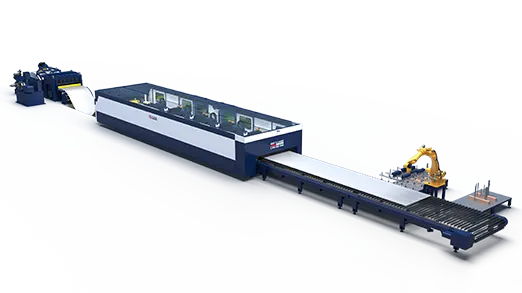

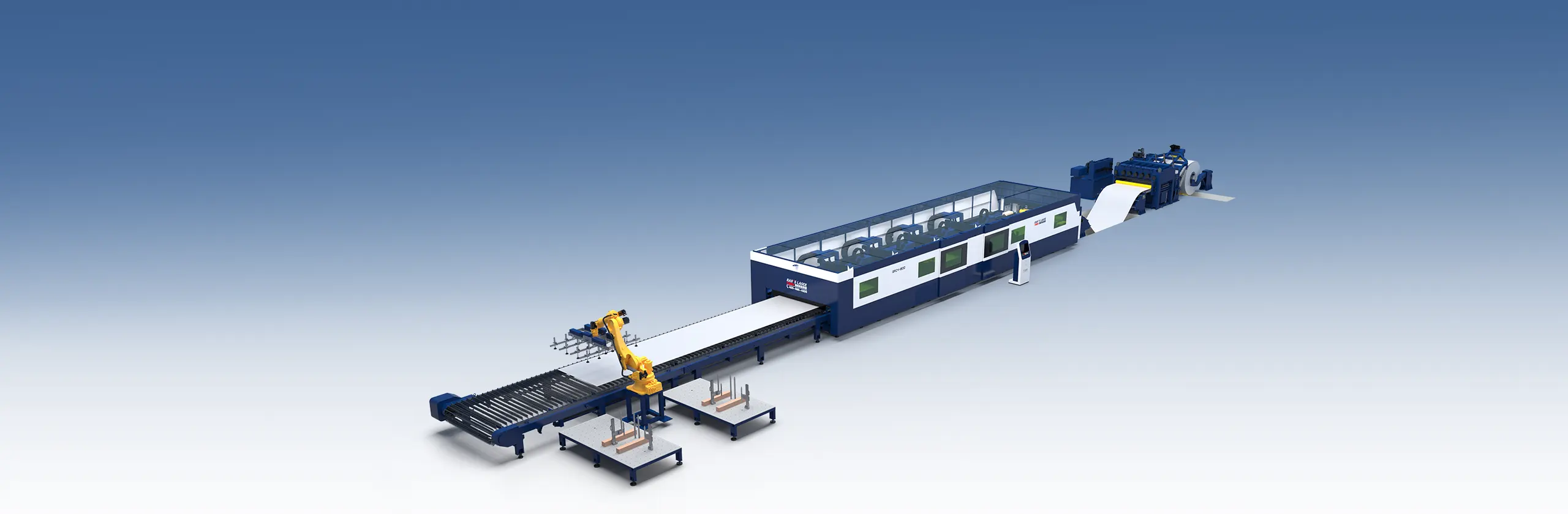

نظام القطع بالليزر ذو التغذية بالملفات ● قطع سريع متزامن برأس واحد/متعدد الرؤوس؛ ● قطع غير متزامن مزدوج الرأس على خط الإنتاج؛ ● تكامل عمليات الوسم والقطع.
GRC Series خياريعينة من البيانات التقنية
املأ التنزيل او الاتصال بنا
ملخص
المكونات المشكلة على الساخن: بدءًا من اللفائف.
فك اللفائف - التسوية - القطع بالليزر - التشكيل، عملية سلسة بنقرة واحدة. يتميز نظام القطع بالليزر الذي يعمل بتغذية اللفائف بخصائص "المرونة والمعالجة السريعة". فهو يجمع بين فك اللفائف والقطع بالليزر باستخدام الألياف الضوئية لتحقيق قطع سريع عبر الإنترنت، وقطع فعال ومتواصل، مما يحقق إنتاجًا مرنًا، ويحسن معدل استخدام الألواح، ويحل محل القوالب المعدنية التقليدية. وفي الوقت نفسه، بالنسبة لبعض قطع العمل التي تتطلب إنتاجًا مخصصًا بكميات صغيرة، فإنه لا يقتصر على تقصير دورة الإنتاج فحسب، بل يوفر أيضًا تكاليف الإنتاج بشكل كبير.

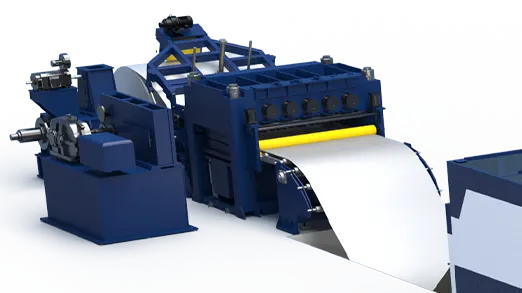

فك اللفائف عالي الكفاءة

بكرة توسيع رباعية الفكوك، تعمل هيدروليكيًا، بنطاق توسيع من 470 إلى 520 مم، مناسبة للمواد الملفوفة بقطر 508 مم. عند تجهيزها بغطاء مطاطي، يمكن توسيعها إلى 620 مم لتناسب المواد الملفوفة بقطر داخلي 610 مم؛
تم تركيب جهاز فرامل قرصية في الطرف الخلفي للمحور الرئيسي لتحقيق فرملة التوقف.

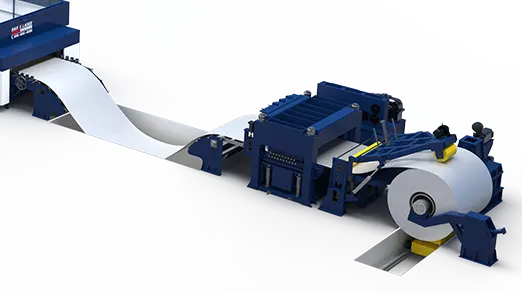

تسوية عالية الدقة

جهاز تسوية بستة صفوف من البكرات (19 بكرة)، مناسب للصفائح المدرفلة على البارد، والصفائح المدرفلة على الساخن، وصفائح الفولاذ المقاوم للصدأ، والصفائح المجلفنة، والصفائح المعالجة بالحمض، بحد إجهاد خضوع ≤ 780 ميجا باسكال. سرعة التسوية: 0-20 متر/دقيقة؛

سمك الصفيحة 1-1.2 مم: دقة التسوية ≤ 1.0 مم/م²؛

سمك الصفيحة 1.2-3.0 مم: دقة التسوية ≤ 2.5 مم/م²؛

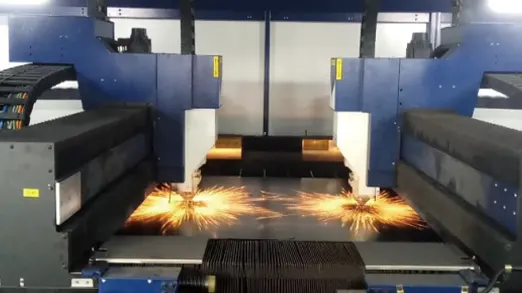

القطع المتزامن السريع برأس قطع واحد أو متعدد الرؤوس

قطع ثنائي الجوانب للأشكال المعقدة في تمريرة واحدة، مما يقلل وقت الإنتاج ويزيد الإنتاجية.
قطع ليزر ديناميكي غير متزامن برأس قطع ليزر مزدوج، لقطع الأجزاء المعقدة دفعة واحدة. يقوم برنامج التخطيط بحساب مسار المعالجة الأمثل لتحقيق أقصى استفادة من المواد.

تقطيع الخردة

يُسهّل عملية إعادة تدوير المواد المتبقية. طاولة القطع من النوع الزاحف مزودة بشرائط قطع ذات صفائح إبرية. أثناء معالجة الصفائح المعدنية، تعمل طاولة القطع بشكل متزامن وبنفس سرعة نظام التغذية المؤازر لفك اللفائف. يتم تفريغ هيكل الخردة المقطعة عبر حزام ناقل للخردة، حيث يتكسر هيكل الخردة إلى قطع أصغر أثناء عملية الإزالة، مما يزيد من الإنتاجية بشكل كبير.

خياري
التفريغ التلقائي الروبوتي
مدخلات مهمة إنشاء رمز الاستجابة السريعة
وضع علامات التكامل والقطع

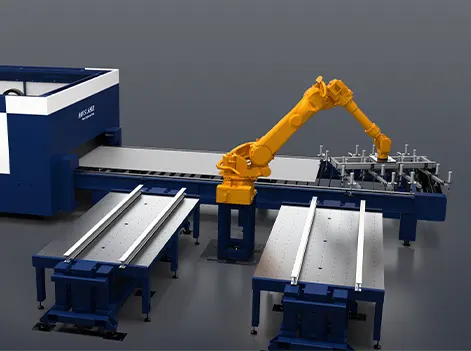

التفريغ التلقائي الروبوتي
نظام التفريغ والتجميع الآلي باستخدام أكواب الشفط الروبوتية - يحقق نظام CAM المتكامل ترابطًا معلوماتيًا مع الروبوت، ويدعم البرمجة الموجهة بالبرمجيات، مما يحسن كفاءة عملية التفريغ.

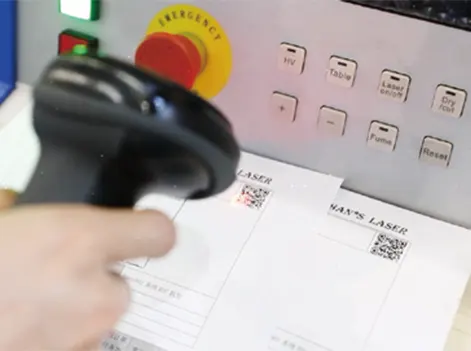

مدخلات مهمة إنشاء رمز الاستجابة السريعة
يمكنك إدخال المهام والطلبات بسرعة عن طريق مسح الرموز الشريطية لتوفير وقت العمل بشكل كبير، مما يزيد من كفاءة الإنتاج عدة مرات.

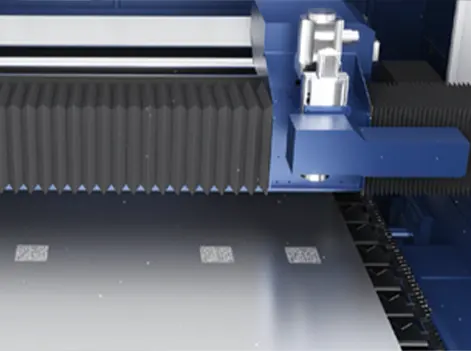

وضع علامات التكامل والقطع
سير عمل موحد لعمليات وضع العلامات بالليزر والقطع بالليزر؛ قم بوضع العلامات على أجزائك بعد القطع بناءً على الإعدادات التي تفضلها.
قطع العينة
GRC Series
للمعلومات فقط، جميع البيانات تخضع للوثائق الفنية الفعلية.

GRC4-1800

مساحة العمل (الطول × العرض)

أقصى سرعة تحديد المواقع (المحورين X/Y)

الدقة (المحورين X/Y)

قابلية التكرار (المحورين X/Y)

10000mmx1800mm

120m/min

±0.5mm/m

+0.03m
