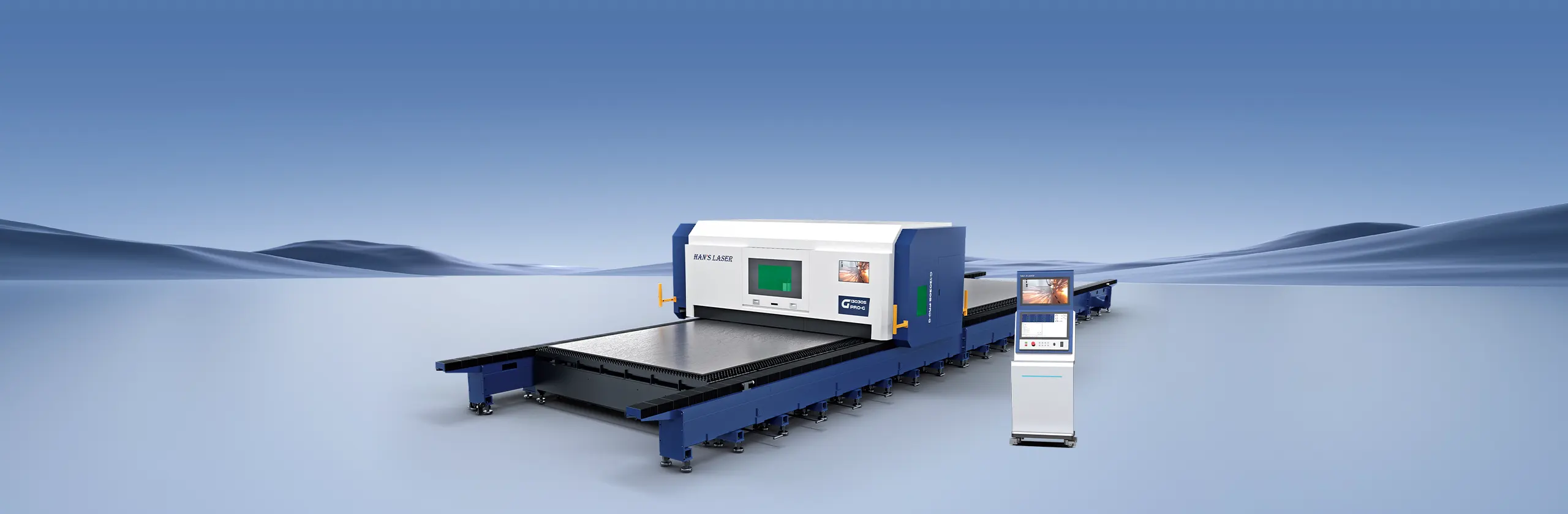

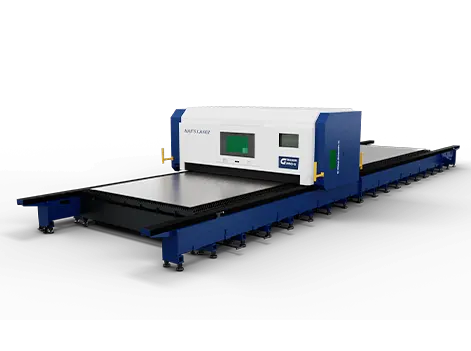

آلة قطع ليزر كبيرة الحجم بقضبان خطية 6025 ⁄ 8025 ⁄ 13025 ⁄ 26025 ⁄ 30025 الطاقة المتوفرة: 12 كيلو واط ⁄ 20 كيلو واط ⁄ 30 كيلو واط ⁄ 40 كيلو واط ⁄ 60 كيلو واط
S PRO- A ⁄ G خياريعينة من البيانات التقنية
املأ التنزيل او الاتصال بنا
ملخص

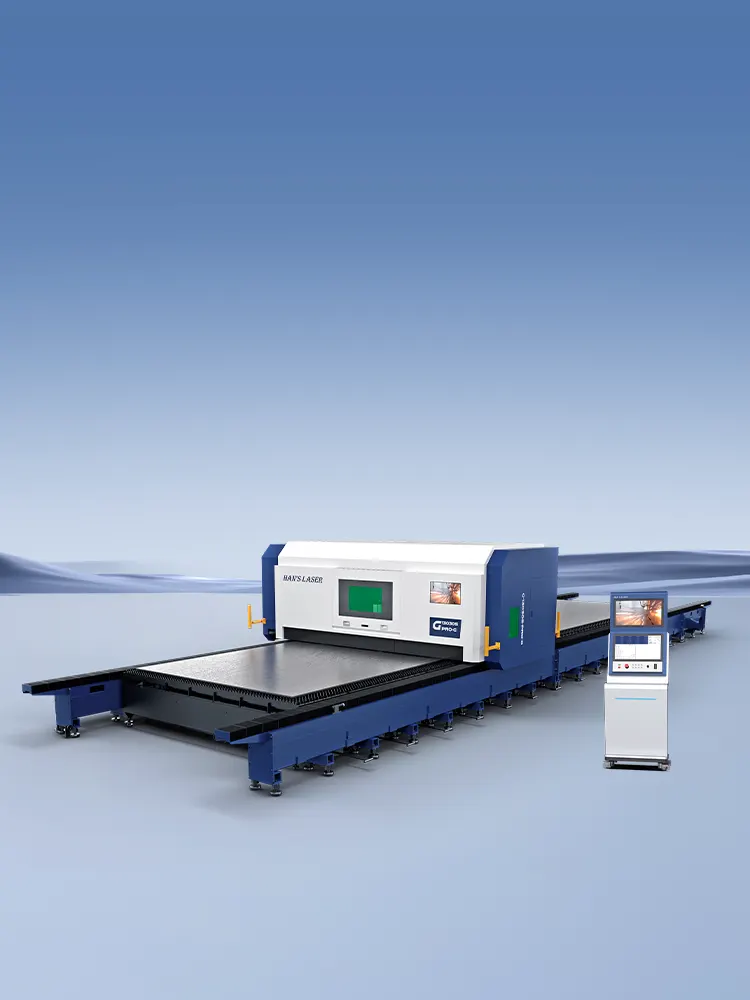

آلة قطع ليزر كبيرة الحجم بقضبان خطية تُحدث ثورة في الكفاءة من حيث التكلفة
تركز آلة قطع الألياف بالليزر من سلسلة S PRO- A ⁄ G على قطع الليزر بقوة 10 كيلو وات + وهي قادرة على قطع الألواح السميكة بطريقة مستقرة، مما يمكنها تلبية متطلبات استخدام قطع الطاقة 10 كيلو وات +. بما في ذلك قاعدة بيانات كاملة لعمليات القطع الخبيرة بقوة 10 كيلو وات +، يمكنها أن تخلق لك قيمة إلى أقصى حد.

أعلى مستويات الموثوقية والثبات

سرير سكة خطية معياري

 صُمم السرير وطاولة العمل بشكل منفصل لتجنب التشوه الحراري للسرير؛
 سرير سكة خطية مجزأ بهيكل مدمج، سهل الصيانة وذو عمر خدمة طويل.

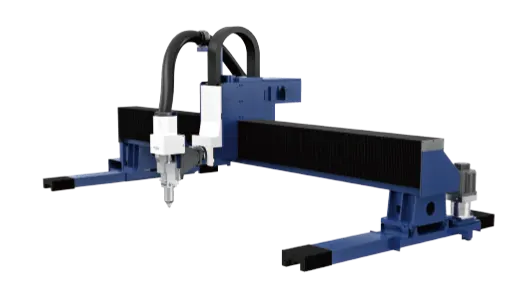

عوارض ألومنيوم مبثوقة عالية الديناميكية

عندما يقل عرض القالب عن 4 أمتار، يتم استخدام عوارض مبثوقة عالية الصلابة، مُحسّنة باستخدام تحليل العناصر المحدودة. صُممت تجويفاتها الداخلية لتوزيع الإجهاد الداخلي والخارجي بفعالية، مما يجعلها أخف وزنًا وأداءً ديناميكيًا أفضل. يُربط العارضة بالمنصة بهيكل تلسكوبي متكيف، مما يضمن ثباتًا طويل الأمد في القطع في مختلف الظروف.

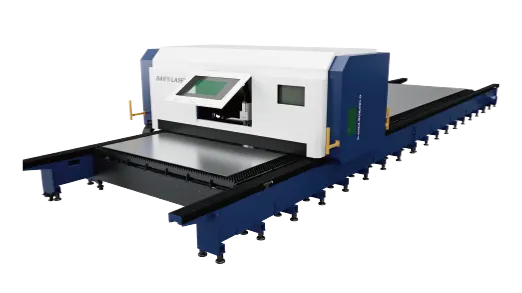

سلامة الليزر

غطاء جسري مزود بنوافذ زجاجية ليزر OD 5+:

حماية العينين والجلد من إشعاعات الليزر؛
تقليل التلوث الضوضائي؛
تقليل تلوث دخان القطع؛
توفير بيئة عمل جيدة؛

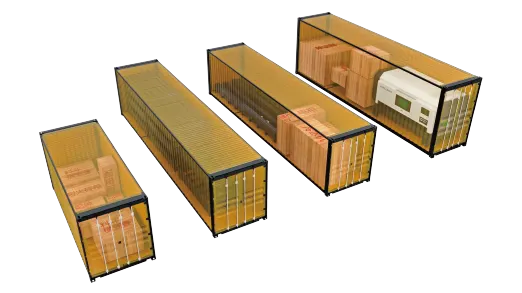

توفير تكاليف الشحن

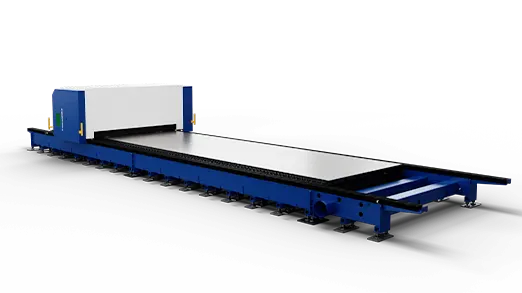

تصميم السرير المتصل

يمكن تحميل طاولة العمل وسرير الآلة في حاويات قياسية على شكل أقسام، بينما لا يتطلب غطاء الجسر والعارضة تفكيكًا، ويمكن تحميلهما في الحاويات القياسية بالكامل، مما يُحسّن كفاءة التركيب في موقع العميل بشكل كبير، ويُسهّل نقل المعدات وتركيبها خارج البلاد بشكل كبير.

سهولة الصيانة

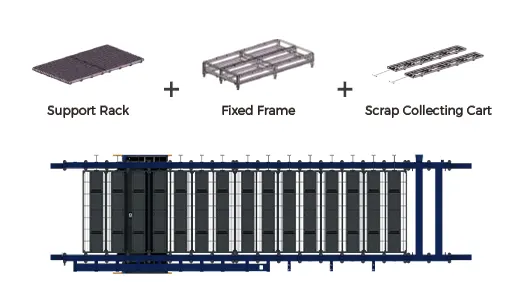

طاولة عمل مستقلة.

قاعدة مستقلة، منفصلة تمامًا عن السرير، لتخفيف تأثير تحميل الألواح متوسطة السُمك عليه. سهلة الفك والصيانة بتكلفة منخفضة.

تنسيق كبير جدًا

مناسب لقطع الصفائح الكبيرة والسميكة.

بعرض معالجة كبير يبلغ 13 مترًا × 3 أمتار، يمكن اختيار عرض المعالجة من 3 أمتار، 3.5 مترًا × 4 أمتار، ويمكن تمديد الطول إلى 15 مترًا × 26 مترًا × 30 مترًا أو أكثر. كما يتحمل القطع بالليزر فائق الطاقة الذي يزيد عن 60 كيلوواط، مما يلبي بسهولة احتياجات هياكل الصلب، وبناء السفن، والصناعات الثقيلة، وغيرها من الصناعات لقطع الصفائح الكبيرة والسميكة.

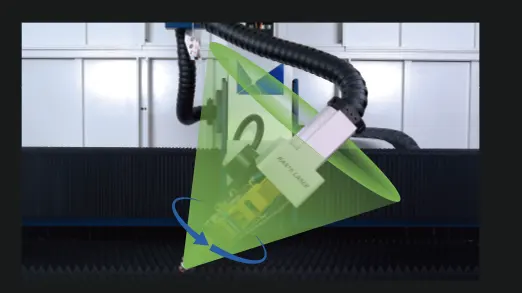

يتوفر القطع الرأسي/المائل

هيكل رأس متأرجح من هان، مصمم خصيصًا للبحث الذاتي

تصميم خفيف الوزن وأداء ديناميكي عالي. لقطع المائل، طُوّرت خوارزميات ووظائف مثل خوارزمية تتبع المائل، وخوارزمية تعويض أداة المائل، وخوارزمية انحياز بندول المائل، والكشف التلقائي عن المائل الرأسي، وإعادة الضبط التلقائي للمائل الرأسي، وغيرها من الخوارزميات والوظائف لتلبية احتياجات معالجة المائل في مختلف الصناعات.

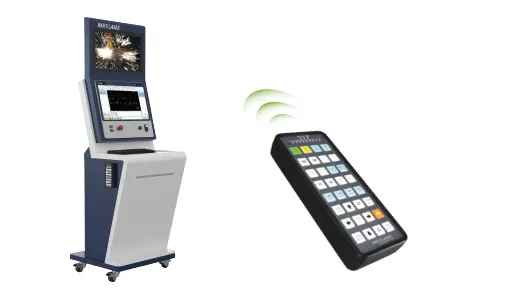

تشغيل سهل وبديهي للآلة

لوحة تحكم للمشغل مزودة بشاشة مراقبة
مراقبة فورية داخل الآلة، تتيح للمشغلين الاطلاع على عملية القطع في لمحة بصر. كما أنها مزودة بصندوق يدوي مزود بـ 32 مفتاحًا لتشغيل الآلة بسرعة ودقة، مما يُبسط إجراءات التشغيل بشكل كبير، ويضمن إنتاجًا فعالًا.

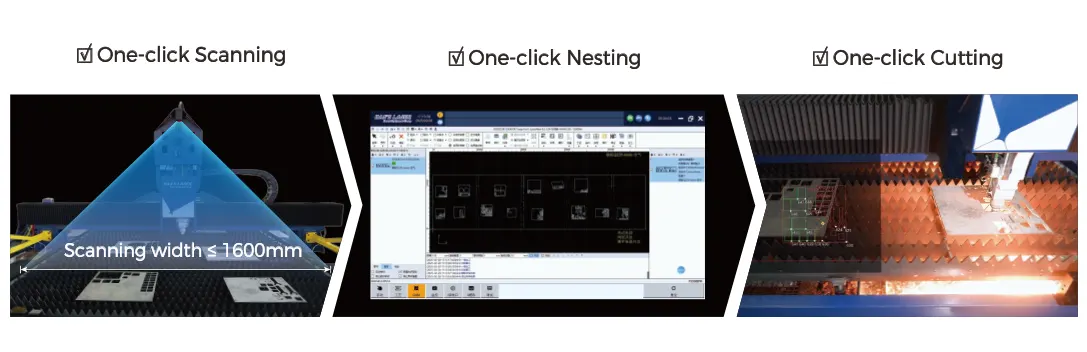

استخدام أوراق البقايا

حل ذكي لمعالجة بقايا المواد، يعتمد على تقنية الفحص البصري الآلي، لتحديد أي عدد من أشكال القطع الهندسية على ورقة البقايا. تغطي منطقة معالجة البقايا طاولة العمل بالكامل، وتدعم المسح المتزامن متعدد الألواح مع التعرف الدقيق على محيط البقايا لمرة واحدة، مما يُحدث ثورة في أساليب معالجة البقايا التقليدية غير الفعالة، مع تحسين سريع للإنتاج واستخدام فعال من حيث التكلفة للمواد.

خياري

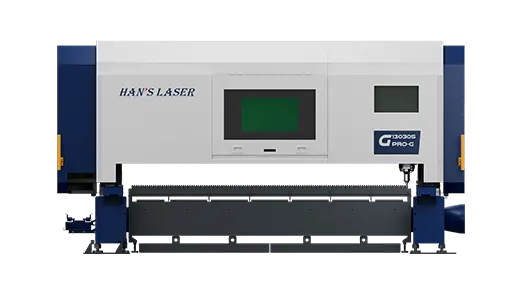

غطاء قياسي - غطاء علوي

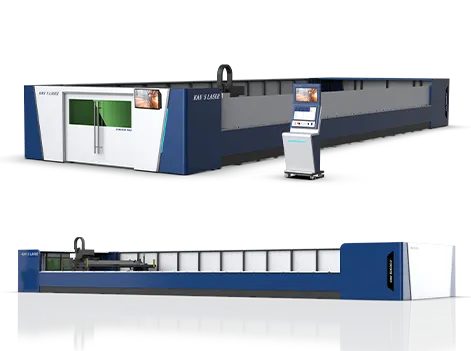

اختياري - غطاء كامل للآلة
غطاء قياسي - غطاء علوي
غطاء قياسي - غطاء علوي
اختياري - غطاء كامل للآلة
اختياري - غطاء كامل للآلة
عينات القطع
البيانات الفنية
* للاطلاع فقط، يُرجى التواصل معنا لمزيد من المعلومات حول مواصفات الطراز.

S Pro - A (مستقيم)/G (مائل)

منطقة العمل

أقصى سرعة لتحديد موضع المحور (س/ص)

الدقة

التكرارية

أقصى وزن للورقة

طاقة الليزر المتاحة

6100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

7200kg/table

8100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

9600kg/table

13100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

15600kg/table

12kW/20kW/30kW/40kW/60kW

26100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

31200kg/table

30100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

36000kg/table
