سلسلة TX

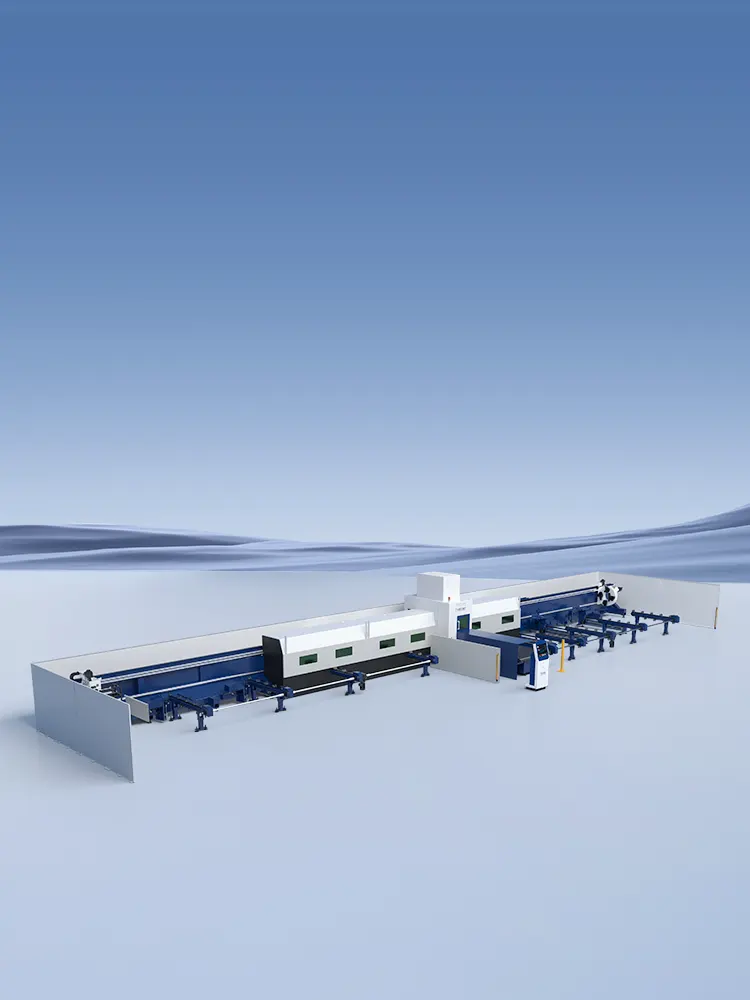

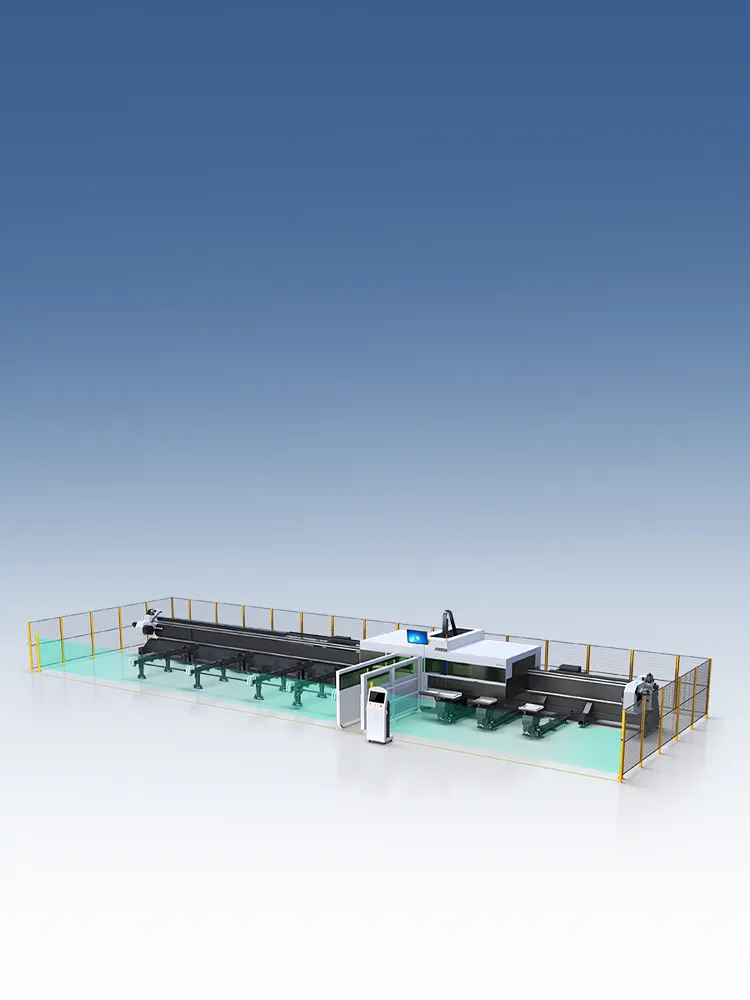

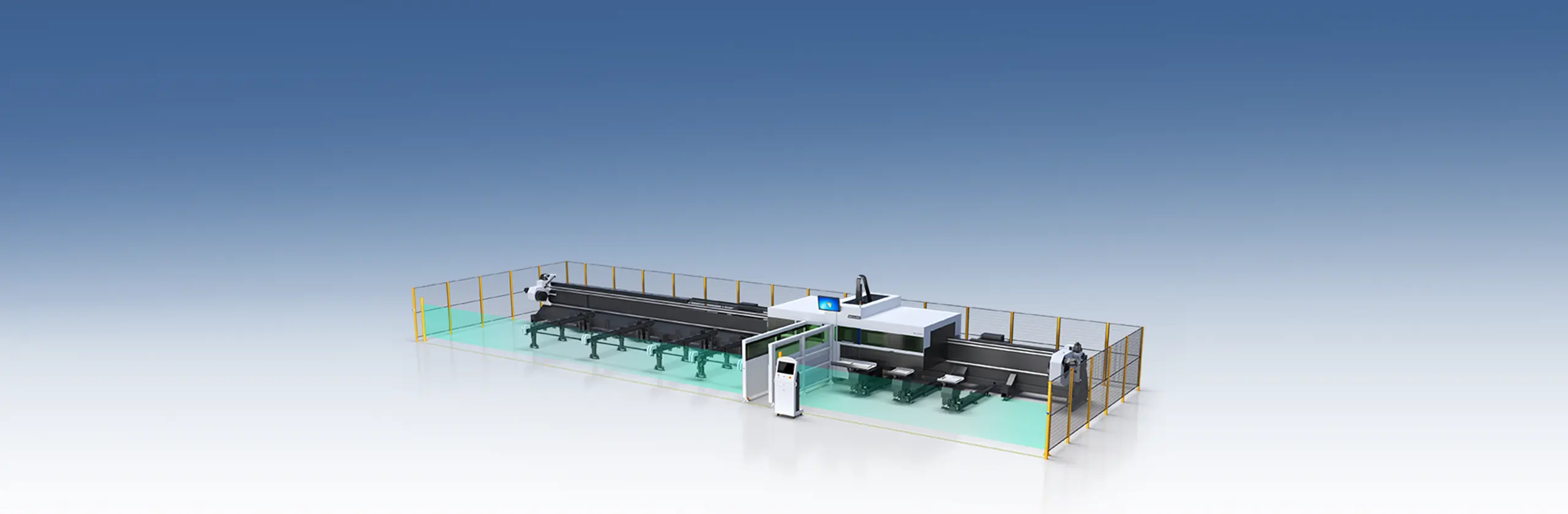

آلة قطع أنابيب ليزر الألياف عالية التحمل تقنية معالجة أنابيب عالية التحمل، بسعة تحميل تصل إلى 1500 كجم؛ تقنية التحكم في ناقل الحركة لاستجابة سريعة وكفاءة عالية؛ وظيفة قطع بزاوية ±45 درجة اختيارية؛
سلسلة TX خياريعينة من البيانات التقنية
املأ التنزيل او الاتصال بنا
نظرة عامة
مرونة في التعامل مع الأنابيب والمقاطع الثقيلة
آلة قطع الأنابيب بالليزر من سلسلة TX مثالية لقطع أنابيب الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الألومنيوم (المربعة، الدائرية، والبيضاوية). تتميز بأداء احترافي وعالي السرعة والدقة وفعالية التكلفة، مما يجعلها الخيار الأمثل لصناعة معالجة الأنابيب المعدنية.

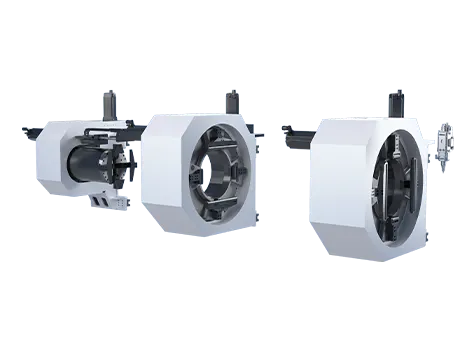

صفر خردة

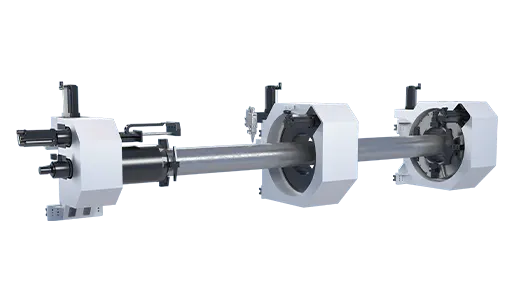

يمكن لرأس القطع عبور المقبض المركزي والقطع في الاتجاه المعاكس، مما يضمن عدم وجود خردة. المقبض المتكامل كامل العملية، والمقبض المركزي ومقبض التفريغ، كلها مقابض مدمجة، تتيح التبديل بين الأنابيب الكبيرة والصغيرة دون الحاجة إلى تغيير الفكين.

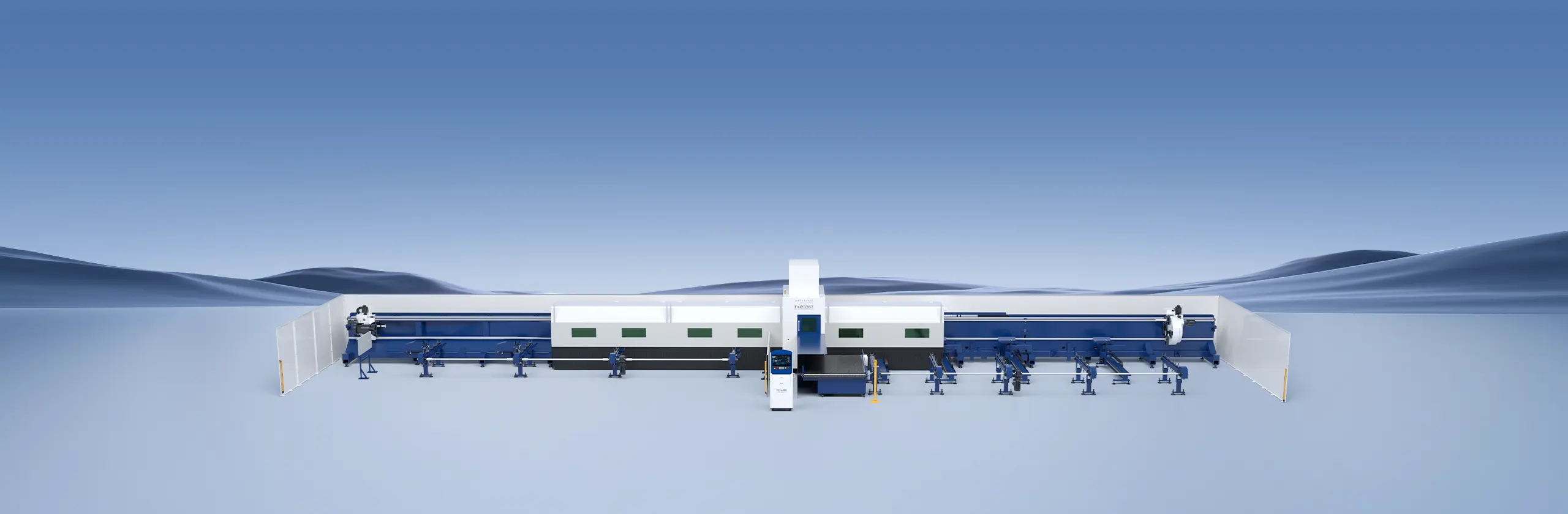

سرير جانبي

هيكل قوي ومتين وموثوق، يدعم تحميل وقطع وتفريغ أنابيب بطول 12 مترًا، مما يحافظ على دقة الآلة لفترة طويلة. يعتمد على رف وترس دقيقين، ودليل خطي أسطواني لضمان دقة النقل بفعالية.

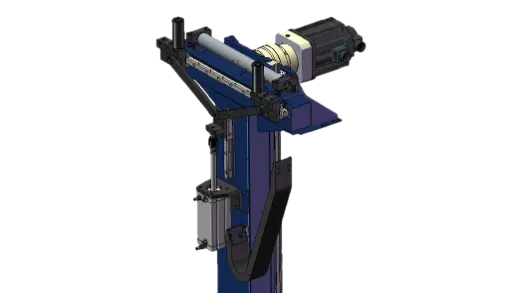

دعم بمساعدة المتابع

مُزود بخاصية التمركز، يتبع جهاز الدعم مادة الأنبوب دائمًا. يدور ويتحرك لأعلى ولأسفل لضمان دعم فعال ومنع ترهل الأنبوب.

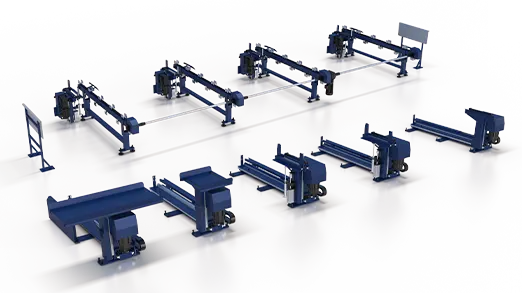

جهاز التحميل والتفريغ

هيكل شبه آلي للتحميل والتفريغ، كتجهيز قياسي، يتميز بسهولة وراحة التحميل وكفاءة عالية. أربع منصات تفريغ عائمة لدعم إضافي، مما يُحسّن دقة المعالجة.

خياري
قاطعة أنابيب ليزرية ثلاثية القواطع عالية التحمل
أربعة رؤوس تثبيت وقوة تحمل عالية
قطع مشطوف
قاطعة أنابيب ليزرية ثلاثية القواطع عالية التحمل
آلة معالجة الأنابيب والمقاطع الثقيلة، مع خردة حقيقية من الطرف "صفر"، توفر قدرة تحميل تصل إلى 1500 كجم بفضل تقنية تحميل الأنابيب عالية التحمل. نظام تحكم ناقل الحركة من هان، استجابة سريعة وكفاءة عالية.

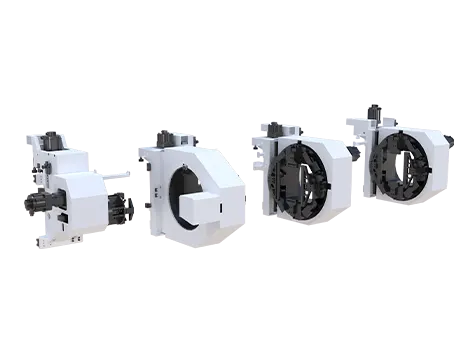

أربعة رؤوس تثبيت وقوة تحمل عالية
يمكنه تفريغ المواد في أي منطقة ضمن نطاق السفر، وتجنب منطقة التشغيل اليدوي؛ أربع رؤوس قطع تبديلية، طرق تثبيت متعددة، سهلة مع "0" قصاصات.

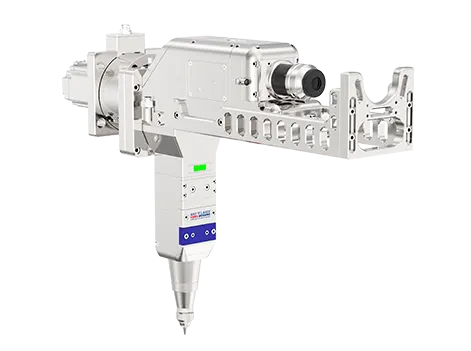

قطع مشطوف
رأس قطع الأخدود، الحاصل على حقوق ملكية فكرية مستقلة بالكامل، يتميز بأداء فائق، مع ضمان خدمة ما بعد البيع والصيانة في الوقت المناسب. قطع الأخدود، والوصل السلس، ومناسب لمتطلبات اللحام اللاحقة للهياكل الفولاذية والأنابيب الكبيرة.
عينات القطع
البيانات الفنية
تتوفر صيغ متعددة، وجميع البيانات تخضع للحلول الفنية.

سلسلة TX

قطر الأنبوب الدائري

طول ضلع الأنبوب المربع

دقة التموضع (س/ص)

إمكانية التكرار (س/ص)

أقصى سرعة للتموضع (س/ص/ع)

أقصى طول للتحميل

أقصى وزن للأنبوب

طول التفريغ

Ф40-360mm

□40-250mm

±0.05mm/1000mm

±0.05mm

60rpm

6000-12000mm

1000kg (7bar)

0-6000mm

Ф50-500mm

□50-350mm

±0.01mm/1000mm

±0.01mm

40rpm

4000-12000mm

1500kg (7bar)

0-9000mm

Ф80-660mm

□80-450mm

±0.01mm/1000mm

±0.01mm

30rpm

6000-12000mm

2800kg (7bar)

0-12000mm

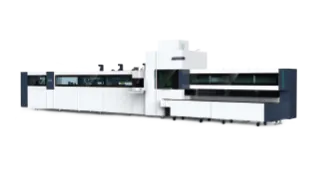

المنتجات الموصى بها
