سلسلة WD
آلة قطع ليزر ثلاثية الأبعاد عالية الإنتاجية بخمسة محاور 3015 ⁄ 3122 ⁄ 4025 الطاقة المتوفرة: 3000 واط ⁄ 4000 واط ⁄ 6000 واط
سلسلة WD عينة من البيانات التقنية
املأ التنزيل او الاتصال بنا
لمحة عامة

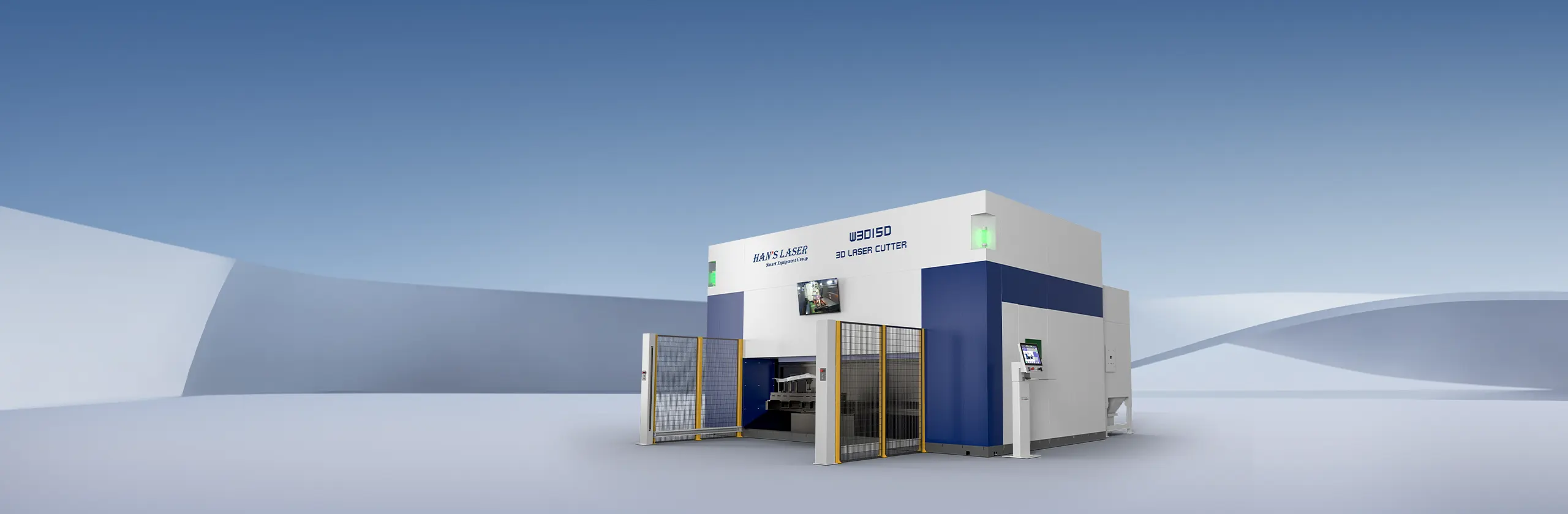

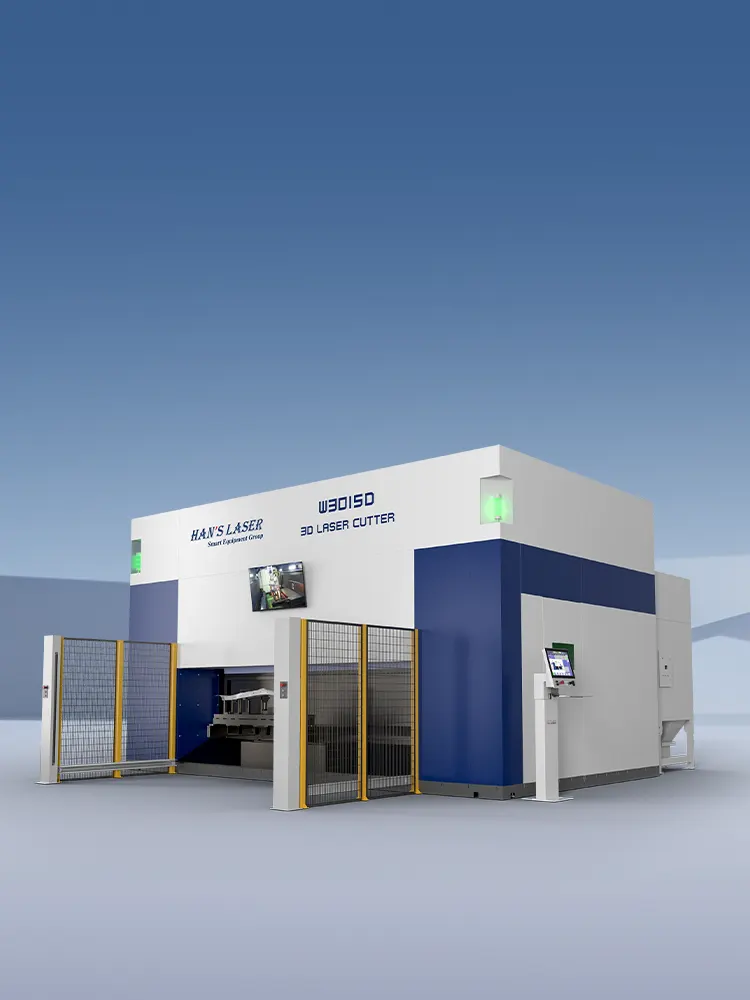

آلة قطع ليزر ثلاثية الأبعاد عالية الإنتاجية بخمسة محاور للمكونات المصبوبة بالحرارة
سلسلة WD هي آلة قطع ليزر ثلاثية الأبعاد عالية السرعة بخمسة محاور، مزودة بهيكل متحرك بشعاع جسري. وهي آلة متطورة متخصصة في قطع القطع بالليزر للأجزاء ثلاثية الأبعاد المُشكّلة بالحرارة وقطع العمل ثلاثية الأبعاد التي تتطلب كفاءة عالية. تُستخدم لقطع الفولاذ عالي القوة، والفولاذ الكربوني العادي، والفولاذ المقاوم للصدأ، وسبائك التيتانيوم، وسبائك الألومنيوم، وغيرها من المواد.

رأس القطع ثلاثي الأبعاد من هان

حجم صغير، وزن خفيف، وأداء عالي:

أداء مثالي ضد التصادم، وضعية مقاومة التصادم على المحور A، مقاومة تصادم بزاوية 360 درجة؛
عملية تثبيت حلقة الانزلاق الكهربائية لتعزيز قدرتها على مقاومة التداخل وثبات الاستخدام؛
هيكل مقاوم للغبار على المحور W عالي الغلق، عمر خدمة أطول للعدسة في البيئات القاسية، يعزز ثبات المعدات ويقلل من تكلفة الاستخدام؛
كابلات مقاومة للتداخل تعزز ثبات رأس القطع عند الحركات المتكررة.

صديق لبيئة العمل

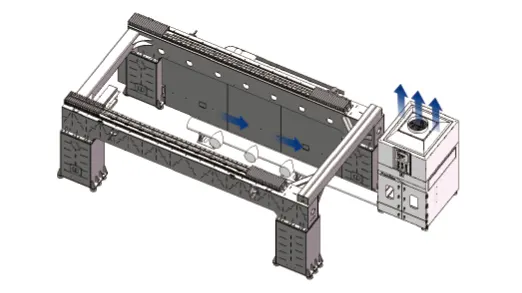

نظام إزالة غبار عالي الكثافة
يُوضع جامع الغبار بالقرب من واقي الآلة، وأنبوب جمع الغبار متصل مباشرةً بقناة الهواء الداخلية للأداة الآلية، دون أي انحناءات لتجنب المقاومة، مما يضمن إزالة مثالية للغبار. يحمي هذا النظام الأجزاء الدقيقة المهمة للأداة الآلية من تلوث الغبار، ويقلل من انبعاثات عوادم القطع والغبار في منطقة العمل، مما يقلل من التلوث البيئي والإضرار بصحة الإنسان.

ثبات عالٍ

هيكل تثبيت القاعدة على شكل حرف U.

بفضل هيكل التثبيت الفريد على شكل حرف U من شركة هان ليزر، تضمن مساحة المقطع العرضي الكبيرة صلابة وثبات قاعدة الآلة.

بعد تصميم هيكل الآلة، وتحليله الكامل، وتحسينه الثانوي بواسطة شركة CAE، أُجريت عدة اختبارات على تردد الاهتزاز، والأنماط، والأداء الثابت والديناميكي، بالإضافة إلى اختبار تشغيل مستمر لمدة 72 ساعة لضمان موثوقية المعدات للتشغيل طويل الأمد.

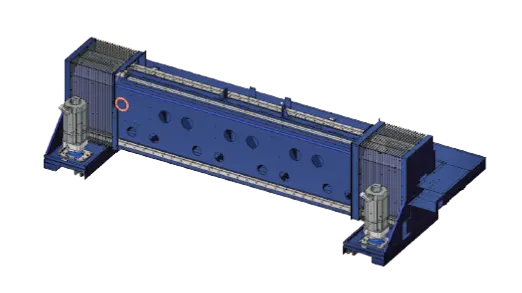

سريع للغاية

عوارض خفيفة الوزن ذات صلابة ومتانة متزايدة لتحسين الأداء الديناميكي للأجزاء المتحركة؛

ألواح مانعة للتسرب مُضافة حول غطاء الغبار لحماية أجزاء ناقل الحركة من التلوث.

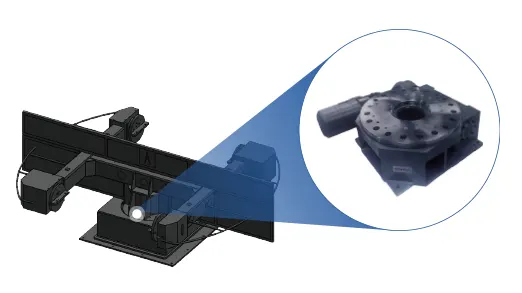

طاولة دوارة مزدوجة

تبديل الدوران، تشغيل عالي الكفاءة

شبكة أمان في منطقة خفض الطاولة تضمن سلامة المُشغّل؛

مُجهزة بكتلة توصيل خط الهواء وموصل الطيران لضمان توصيل المشابك بشكل صحيح.

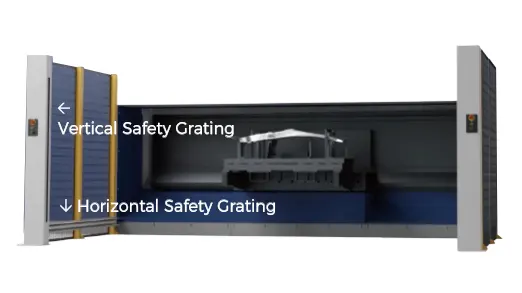

حماية أمان مزدوجة

ضمان سلامة العمال أثناء التشغيل
مُجهزة بسياج أمان وشبكة أمان لضمان سلامة الأفراد أثناء تحميل وتفريغ قطع العمل.

عمليات تحكم ممتازة في الحواف

خاصية قطع الزوايا بدون نتوءات
تتبّع قوة الليزر تغير السرعة، مما يُحسّن التحكم في عملية قطع الزوايا، للوصول إلى حافة قطع الزوايا دون أي نتوءات تقريبًا!

القدرة على قطع
عينة البيانات الفنية
* للإشارة فقط، جميع البيانات يجب أن تكون مستندة إلى وثائق فنية فعلية.

سلسلة WD

طاقة مصدر الليزر

مسار المحور السيني

مسار المحور الصادي

مسار المحور العازل

سرعة المحور المفرد

التسارع

دقة الموقع

دقة الموقع المتكرر

محور الدوران المحور ج

محور التذبذب المحور أ

نظام التحكم الرقمي بالحاسوب (CNC)

رأس القطع

طاولة العمل

وقت تبادل طاولة العمل

3000w ⁄ 4000w ⁄ 6000w (خياري)

3000mm

1500mm

650mm

100m/min(يمكن أن يصل المحور X إلى 120 مترًا في الدقيقة)

1.0g(يمكن أن تصل إلى 1.2 جرام)

±0.04mm

0.03mm

n*360°

±135°

Rexroth/Siemens

Han's أحدث رأس قطع

منضدة عمل ثنائية الدوران

2.5s

3000w ⁄ 4000w ⁄ 6000w (خياري)

3100mm

2200mm

650mm

100m/min(يمكن أن يصل المحور X إلى 120 مترًا في الدقيقة)

1.0g(يمكن أن تصل إلى 1.2 جرام)

±0.04mm

0.03mm

n*360°

±135°

Rexroth/Siemens

Han's أحدث رأس قطع

منضدة عمل ثنائية الدوران

4.5s

3000w ⁄ 4000w ⁄ 6000w (خياري)

4000mm

2500mm

650mm

100m/min(يمكن أن يصل المحور X إلى 120 مترًا في الدقيقة)

1.0g(يمكن أن تصل إلى 1.2 جرام)

±0.04mm

0.03mm

n*360°

±135°

Rexroth/Siemens

Han's أحدث رأس قطع

منضدة عمل ثنائية الدوران

5.5s
