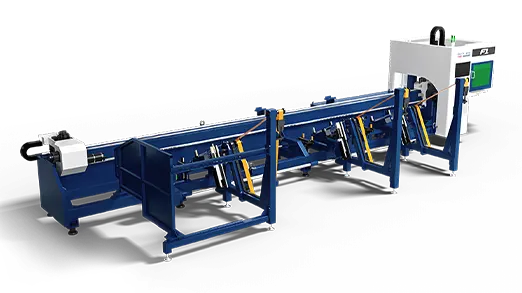

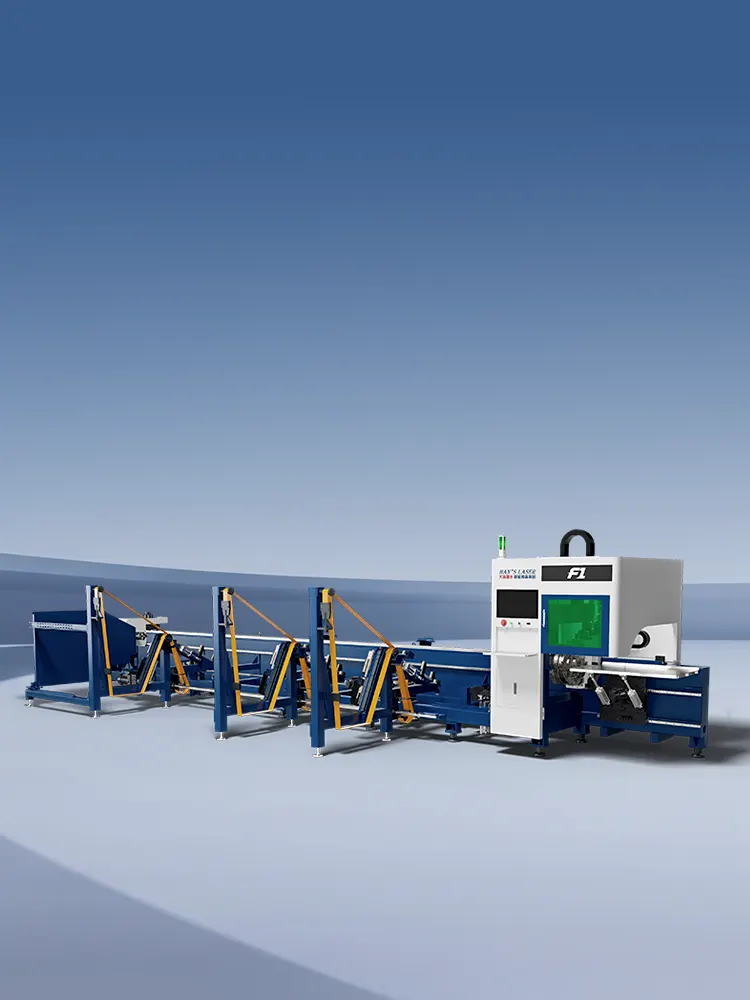

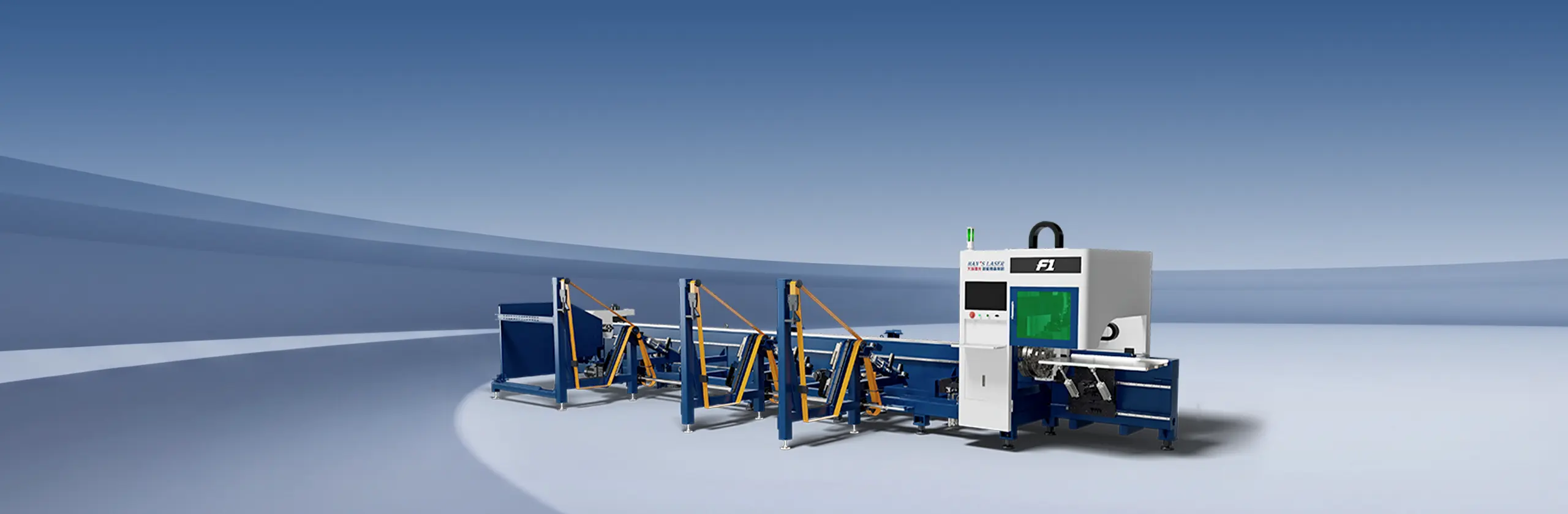

F1 Series
قطع الأنابيب الصغيرة عالية السرعة سرعة الظرف: ١٥٠ دورة/دقيقة أقصى تسارع: ١٫٥ جي أقصى سرعة دوران: ١٥٠ دورة/دقيقة
F1 Series خياريعينة من البيانات التقنية
املأ التنزيل او الاتصال بنا
ملخص
مصمم لقطع الأنابيب الصغيرة
متوافق تمامًا مع الأنابيب الدائرية والمربعة من 10 إلى 120 مم. يعالج بكفاءة قطاعات مثل الحديد الزاوي والفولاذ المدلفن. يدعم التبديل بضغطة زر واحدة بين الهواء والأكسجين والنيتروجين لاختيار غاز القطع الأمثل بناءً على نوع المادة وسماكتها.

التحميل التلقائي

نظام تحميل أوتوماتيكي كامل قياسي:

بفضل نظام التشغيل الآلي الكامل، يُتيح هذا النظام أتمتة عملية الإنتاج بالكامل لإنتاج الدفعات. ويمكن إتمام تغيير المواد في غضون 12 ثانية فقط، مما يُعزز الإنتاجية بشكل كبير!

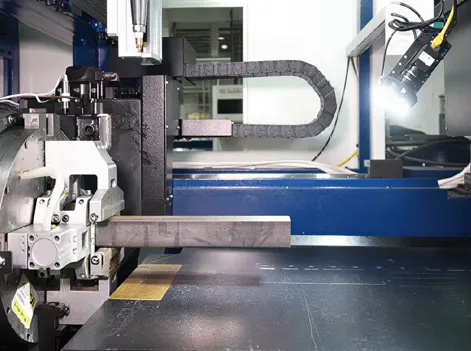

دعامة عائمة

مزودة بدعامة عائمة مدعومة بمحرك مؤازر حاصلة على براءة اختراع من هان، يمنع تصميم المحرك ذو الدفع المباشر انحناء الأنابيب المستطيلة والمربعة. كما تتضمن جهاز توسيط مدعوم بمحرك مؤازر، مما يضمن دقة عالية في التصنيع .

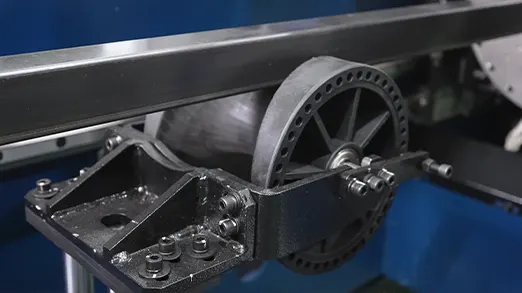

دعامة عجلات متغيرة القطر

يجمع بين عجلات ذات أقطار متغيرة ودعامات عائمة لحل المشكلات المعقدة مثل الترهل في أحجام الأنابيب المختلفة ومنع التذبذب .

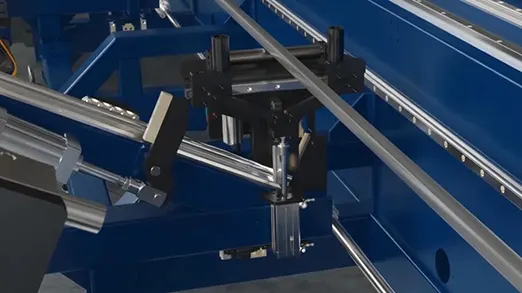

دعم ضد الجلد

جهاز منع الترهل وعدم المحاذاة: يحل مشاكل الاستقرار أثناء تحميل الأنابيب الصغيرة والتناقضات بعد قياس الطول .

قص الذيل القصير

يُقلل وضع "تجاوز شوط الأسطوانة" لمعالجة الخردة القصيرة من هدر المواد وتكاليف الإنتاج بشكل فعال. كما يوفر هذا الوضع خيارات متعددة لتلبية مختلف ظروف معالجة الخردة .

40GP شحن حاويات

بالنسبة للشحنات الخارجية، يتناسب التكوين القياسي تمامًا مع حاوية 40GP، مما يضمن نقلًا بسيطًا وفعالًا ومريحًا.
ويمكن تجهيز طرازات التصدير بميزات أمان اختيارية تشمل حواجز واقية، وأنظمة شفط الغبار، وستائر ضوئية أمان، وغيرها.

خياري
التحميل شبه الآلي
تصميم متناظر
التعرف على خط التماس
جهاز تثبيت الصفائح المتقابلة
التحميل شبه الآلي
التحميل شبه الآلي اختياري، مما يوفر مرونة محسّنة في التحميل.
تصميم متناظر
يتميز هذا النظام بتصميم معياري يسهل تركيبه ورفعه ونقله، كما يتيح تشغيله بسرعة لبدء الإنتاج فوراً. ويمكن ترتيب عدة آلات في تصميم متناظر ومترابط، مما يسمح لمشغل واحد بإدارة عدة وحدات، موفراً بذلك مساحة الأرضية وتكاليف العمالة.
التعرف على خط التماس
تستخدم هذه التقنية تقنية التعرف البصري الذكية لتحديد مواقع اللحامات تلقائيًا وتخطيط مسارات القطع، مما يمنع اللحامات بدقة. وهذا يمنع بشكل أساسي انكسار الأنابيب وتشوهها الناتج عن قطع اللحامات، مما يحسن الإنتاجية والكفاءة الإجمالية بشكل فعال.
جهاز تثبيت الصفائح المتقابلة
يضمن ذلك تفريغًا خاليًا من الخدوش والبقايا ويعزز سرعة تغيير المواد.
قطع العينات
عينة من البيانات الفنية
* للاطلاع فقط، تخضع جميع البيانات للوثائق الفنية الفعلية.

F1 Series

نطاق المعالجة (الطول × القطر)

نطاق معالجة الملفات الشخصية

أقصى سرعة تحرك على المحور Y

أقصى سرعة دوران للمحور B

أقصى تسارع

طول التحميل

سرعة التفريغ

أقصى وزن للمادة

الوزن الصافي للجهاز (تقريبًا)

أبعاد الجهاز (الطول × العرض × الارتفاع)

6500mm x φ10-120mm 6500mm x □10-120mm

1) National Standard Equal Channel Steel: 5#-8# 2) National Standard Equal Angle Steel: 5#-8#

150m/min

150r/min

1.5G

5000-6500mm

0-1500mm

80 kg (at 6 bar air pressure)

≈4T

Approx. 10.5m x 2.8m x2.5m
