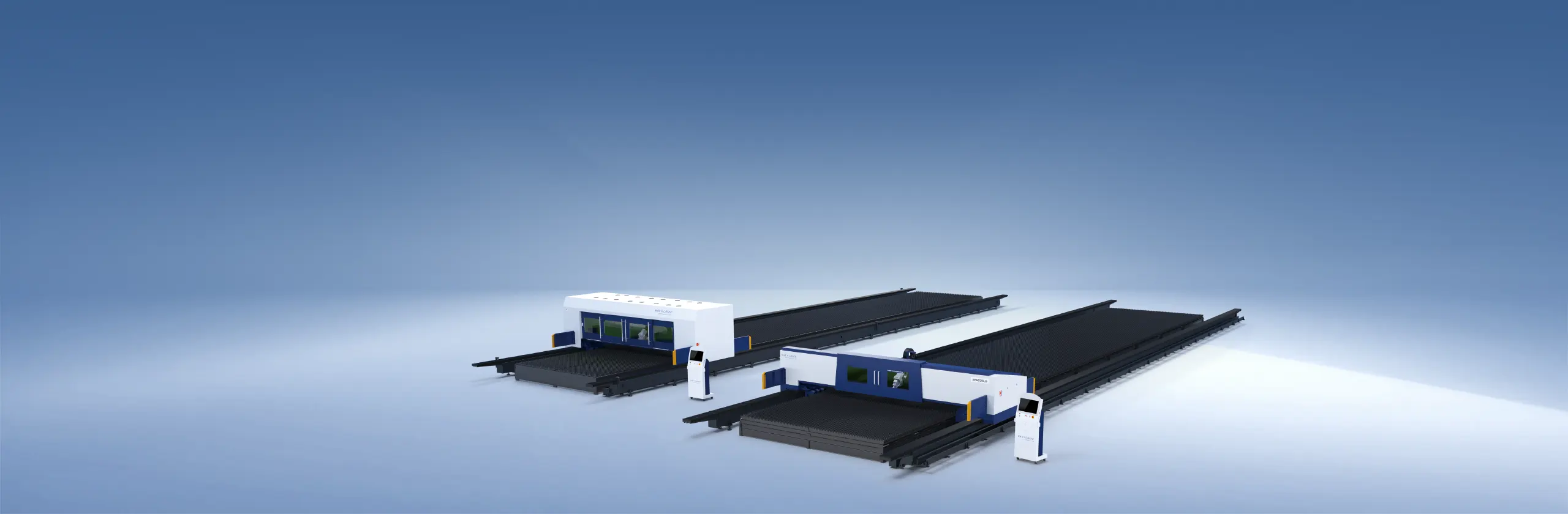

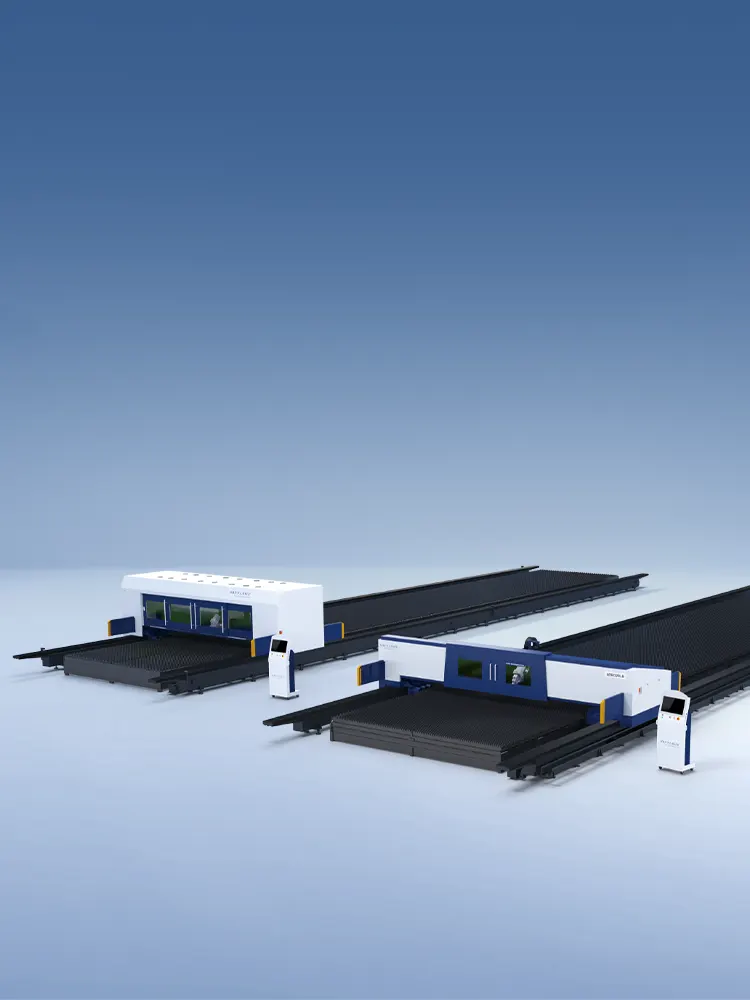

    سلسلة العمالقة
    20KW / 30KW محرك مزدوج بوابة الهيكل ، وحدات قطع منصة
    سلسلة العمالقة عينة من البيانات التقنية
    املأ التنزيل او الاتصال بنا
    لمحة عامة
    الليزر الألياف البصرية آلة قطع كبيرة الحجم
    محرك مزدوج آلة قطع الليزر العملاقة يجمع بين الآلات الدقيقة مع الألياف البصرية تكنولوجيا الليزر على أساس الايتربيوم عنصر فلزي ، يحقق 35 ٪ من الكفاءة الكهربائية الضوئية ، ويدرك منخفضة التكلفة 24 / 7 العملية . الأمثل هيكل القيادة يضمن الاستقرار من خلال موازنة نسبة الجمود عزم الدوران ، في حين أن تصميم وحدات أشباه الموصلات يعزز القدرة على التكيف مع الإنتاج الصناعي المستمر .

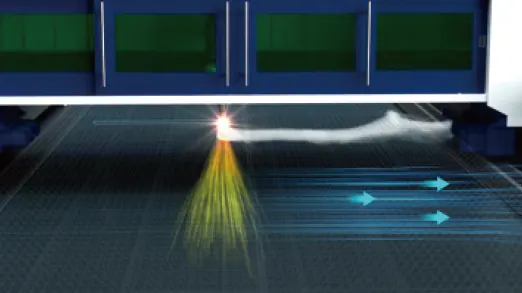

    كفاءة عالية ومستقرة الألياف البصرية نظام القطع بالليزر



    • تكاليف التشغيل منخفضة للغاية ، والاستقرار جيدة ، والقدرة على التكيف قوية .
    • محرك مزدوج بوابة الهيكل ، مجهزة عالية الدقة عزم الدوران المخفض ، عالية الدقة ، الجمود وعزم الدوران نسبة معقولة لضمان تشغيل مستقر من الجهاز ؛
    • ليزر الألياف تعتمد وحدات أشباه الموصلات والتكرار في التصميم ، وتعمل 24 ساعة في اليوم بشكل مستمر لتلبية متطلبات الإنتاج الصناعي المستمر .
    • الألياف الليزر يستخدم عنصر نادر الايتربيوم عنصر فلزي مثل مواد الانارة ، electrooptical معدل التحويل تصل إلى 35 ٪ ، مما يجعلها أقل الكربون وأكثر اقتصادا .

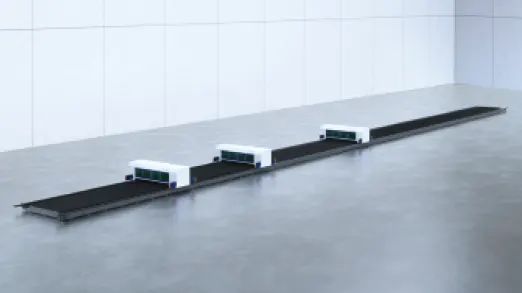

    وحدات منصة القطع



    فائدة نموذج يتجنب التأثير الحراري عالية الطاقة ليزر قطع ، ويتجنب تأثير الاهتزاز أثناء التحميل والتفريغ .

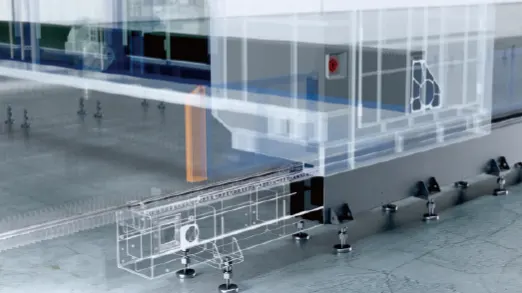

    آلة السرير



    • اعتماد هيكل صلابة عالية مع شريحة كبيرة ، والانحناء فسيفساء لوحة الصلب الملحومة . بعد التحسين من خلال تحليل العناصر المحدودة ( FEA ) ، لحام الأضلاع هي جزء لا يتجزأ في الاتجاه الأفقي والرأسي .
    • استخدام الصلب عالية الجودة ، والصلب ، وتصنيع الآلات الخام ، والاهتزاز الشيخوخة ، ميتسوبيشي اليابانية آلة التشطيب ، وأخيرا الدقة بعقب مشترك .
    • وبالتالي ضمان دقة عالية جدا في نهاية المطاف .

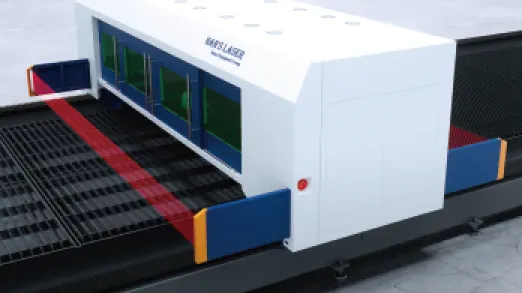

    حماية الجهاز



    زر التوقف في حالات الطوارئ التبديل هو ترتيبها في موقف واضح على كلا الجانبين من شعاع ، التبديل الميكانيكية المستخدمة للسيطرة على السكتة الدماغية من كل رمح في كلا طرفي . وفي الوقت نفسه ، وذلك باستخدام جهاز التخزين المؤقت ، على نحو فعال لضمان سلامة الجهاز أداة الحركة .

    مقذوف الألومنيوم شعاع



    • عندما شكل العرض هو أقل من 4.5m ، صلابة عالية مقذوف شعاع يستخدم الأمثل من خلال تحليل العناصر المحدودة . تصميم تجويف داخليّة يستطيع بشكل فعّال فرقت داخليّة وخارجيّة إجهاد , أيّ يحقّق بنية خفيفة و [ هيغقوليتي ] أداء حركيّة .

    • الاتصال بين الحزم و المنصات تعتمد على التكيف الذاتي توسيع هيكل ، وضمان الاستقرار على المدى الطويل قطع تحت ظروف التشغيل المختلفة .

    الارتداد التلقائي التعويض


    الجانب الأيسر والجانب الأيمن من المحور السيني الشريحة كتلة متكاملة مع الارتداد التلقائي منع الآلية . هذا النظام يمكن أن تضمن دقة الربط بين الرفوف ، حل التحدي المتمثل في دقة النقل لمسافات طويلة في تطبيق واسع النطاق ، وتعزيز الاستقرار في توسيع نطاق العملية .

    عينة من البيانات التقنية

    سلسلة العمالقة

    قوة الليزر

    منطقة القطع ( س * ص )

    دقة تحديد المواقع

    تكرار دقة تحديد المواقع

    أقصى سرعة القطع

    تسارع

    آلة الوزن

    الأبعاد ( لام دبليو * * ح )

    20kw / 30kw

    8000mm * 3000M

    المحور السيني : ± 0.07mm المحور Y : ± 0.05mm ( كامل طول ) ؛ المحور السيني : 0.05mm المحور Y : 0.05mm ( كامل طول ) ؛ 70 م / دقيقة

    غ حوالي 5.6 أطنان

    حوالي 12 متر × 4.9m × 2.1m
