التردد 50 سلسلة
12KW إلى 30KW g3015 عالية التردد 50 / g4020 عالية التردد 50 / g4025 عالية التردد 50
التردد 50 سلسلة عارضةعينة من البيانات التقنية
املأ التنزيل او الاتصال بنا
نظرة عامة

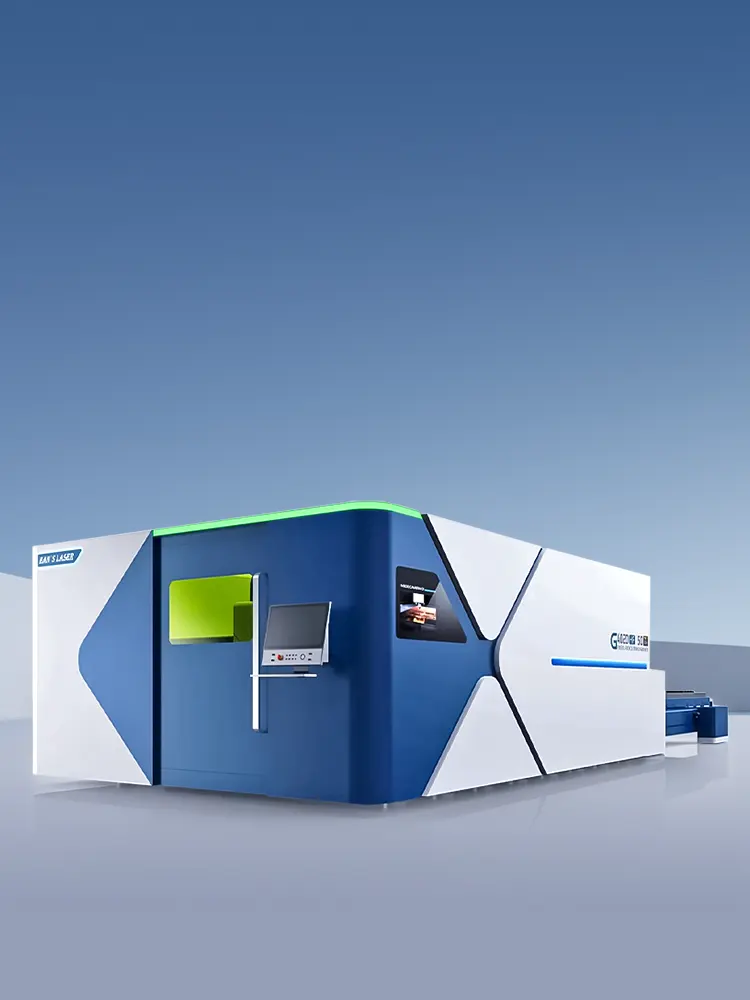

آلة قطع ليزر متطورة مع إنتاجية قطع أكبر وجودة قطع عالية
المنتج عالي الجودة HF 50 مُجهّز بنظام تحكم ريكسروث، ونظام قيادة خطي، ودليل خطي عالي الدقة مع نظام قياس مُدمج. تصل السرعة القصوى للمحور الواحد إلى 300 مم/دقيقة، ويصل أقصى تسارع إلى 5 جي. تبلغ دقة تحديد الموقع 0.01 مم، بينما تصل دقة التكرار إلى 0.005 مم.

قدرة تحمل عالية للمواد السميكة

دقة الرفع المتزامن تصل إلى ±1%

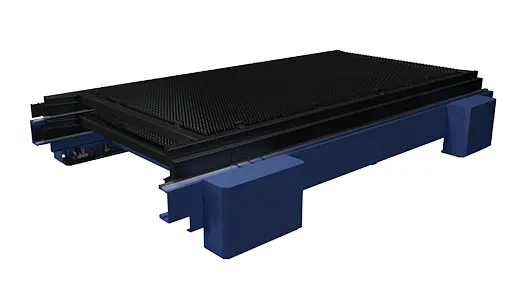

يمكن سحب طاولتين من منطقة القطع في نفس الوقت؛
لا يؤثر التحميل والتفريغ على الطاولة الأخرى؛
سهولة التشغيل، مما يحافظ على سير العمل داخل الآلة، وتحميل وتفريغ الصفائح المعدنية بسرعة وأمان؛
ضمان جودة قطع عالية عند تحميل أو تفريغ الطاولة الأخرى؛

موثوقية طويلة الأمد

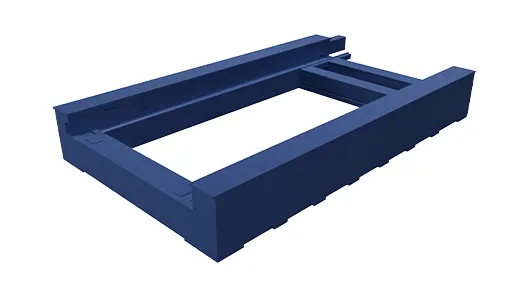

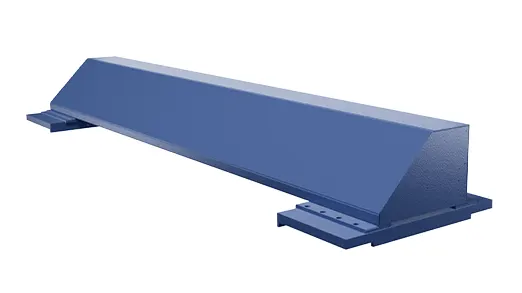

هيكل مجوف جديد

تجنب خطر التشوه الناتج عن الحرارة العالية؛
ناقل اختياري يمكن إضافته بسهولة إلى HF50؛
مناسب لطاقة الليزر حتى 50 كيلو واط؛
سرير الآلة وطاولة العمل منفصلان؛

ضمان استقرار الآلة على المدى الطويل.

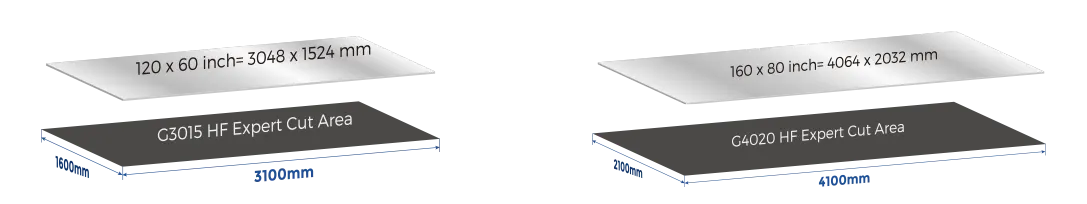

مساحة قطع أكبر

مساحة قطع أكبر، تتيح قطع صفائح AS (المعيار الأمريكي) بمقاس بوصة.

إنتاج قطع غيار أكثر

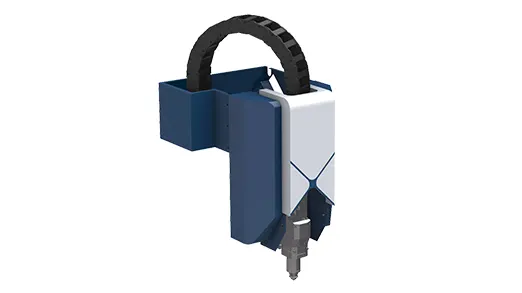

محور Z جديد بنظام دفع خطي مع جهاز تزييت أوتوماتيكي. دليل خطي مزود بنظام قياس متكامل وكتل ضبط، مما يضمن سرعة تحديد موضع أعلى وتسارعًا أعلى، وعمرًا أطول ودقة قطع أعلى.

تصميم ديناميكي عالي حاصل على براءة اختراع

منصة جديدة مزودة بمنصة مرنة ذاتية التعديل

أقصى سرعة للمحور الواحد تصل إلى 300 مم/دقيقة؛
أقصى تسارع يصل إلى 5 جي؛
دقة تحديد المواقع تصل إلى 0.01 مم

دقة التكرار تصل إلى 0.005 مم؛

مضاد للخدش

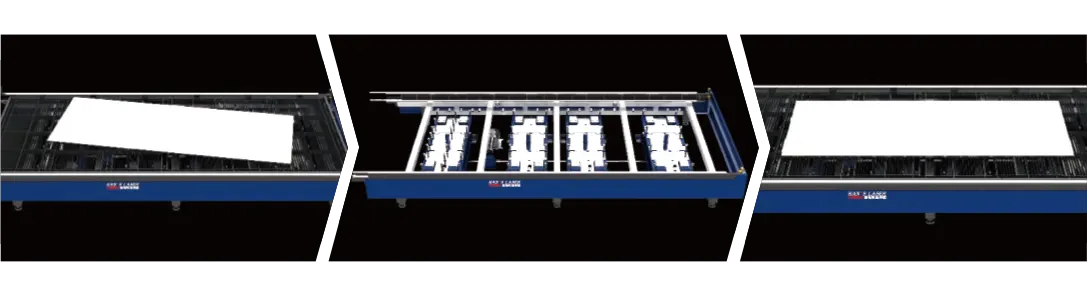

جهاز رفع وضبط الصفائح (اختياري)

مضاد للخدش في الجزء السفلي من الصفيحة؛

سهل تحميل وضبط الصفيحة؛

يضمن جودة قطع ممتازة، خاصةً للفولاذ المقاوم للصدأ والألمنيوم.

استهلاك أقل للغاز

قطع بضغط نيتروجين منخفض

سرعة قطع أسرع، ووقت قطع أقل لنفس الدفعة، وتوفير يصل إلى 67% في استهلاك الغاز.

جهاز Mix-M

خزانة خلط الغاز، حاصلة على براءة اختراع من شركة Han's Laser (اختياري)

وظيفة عملية Mix-M: مزودة بليزر بقوة 20 كيلوواط أو أعلى، مناسبة للقطع السريع للفولاذ الكربوني بسمك 10-40 مم، مما يحل مشكلة قطع الصفائح التقليدية المتوسطة والسميكة وتعليق خبث الزوايا، مما يحسن بشكل فعال من التموج العلوي والسفلي وخشونة قطعة العمل، مما يعزز كفاءة المعالجة ودقة قطعة العمل بشكل كبير.

عارضة

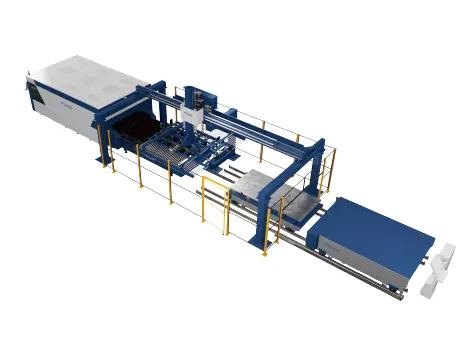

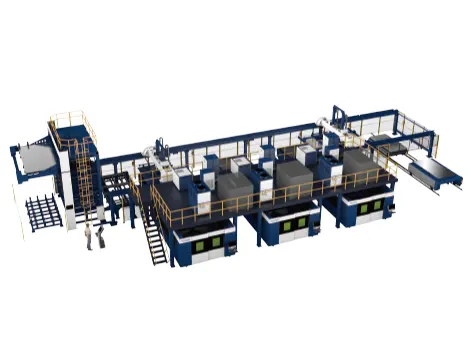

حلول الأتمتة
حلول الأتمتة
حلول الأتمتة
دعم فني قوي وخبرة كبيرة في المشاريع، وتقديم حلول أتمتة مختلفة وفقا لتوجيهات العملاء.
حلول الأتمتة
دعم فني قوي وخبرة كبيرة في المشاريع، وتقديم حلول أتمتة مختلفة وفقا لتوجيهات العملاء.
القدرة على قطع
البيانات الفنية
* للإشارة فقط، جميع البيانات مستندة إلى وثائق فنية فعلية.

التردد 50 سلسلة

منطقة العمل [مم]

الأعلى. سرعة تحديد موقع المحور (x/y)

أقصى تسارع

الدقة

التكرارية

أقصى وزن للورقة

3100mmx1600mm

300m/min

5g

0.01mm

0.005m/min

2150kg/table

4100mmx2100mm

300m/min

5g

0.01mm

0.005m/min

3840kg/table

4100mmx2600mm

300m/min

5g

0.01mm

0.005m/min

4680kg/table
