سلسلة PLT

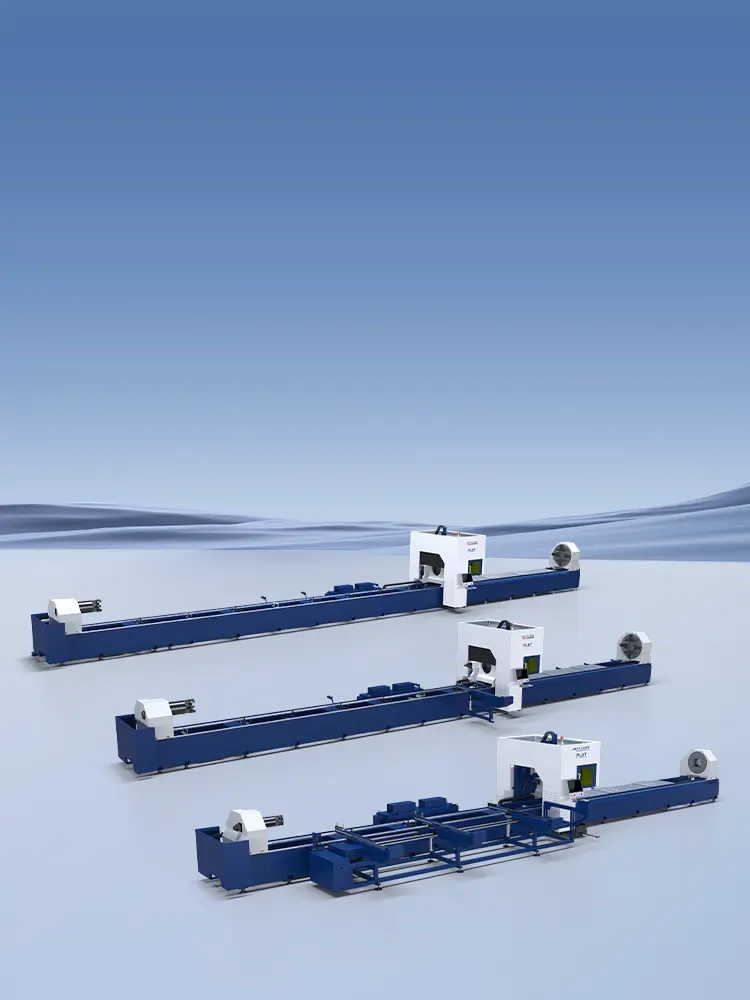

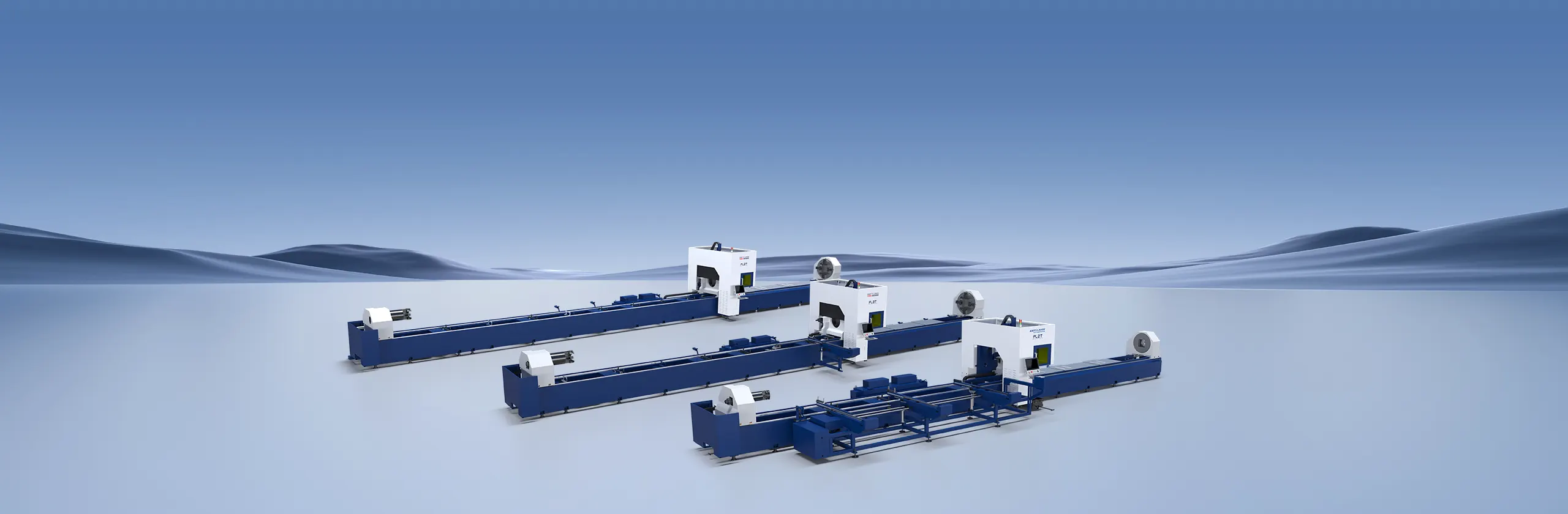

آلة قطع أنابيب ليزر الألياف الاحترافية تصميم معياري لتكوينات مرنة تدعم تحميل المواد بطول 6 أمتار / 9 أمتار / 12 مترًا مع إمكانية اختيارية
سلسلة PLT خياريعينة من البيانات التقنية
املأ التنزيل او الاتصال بنا
ملخص
التصميم المعياري للتكوينات المرنة
آلة قطع الأنابيب بالليزر الاحترافية من سلسلة PLT مثالية لقطع أنابيب الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والنحاس، وسبائك الألومنيوم (أنابيب مربعة، دائرية، بيضاوية، وأشكال خاصة)، والمقاطع، وغيرها من الأنابيب المعدنية. تتميز بسرعة عالية ودقة وكفاءة عالية وتكلفة مناسبة، مما يجعلها الخيار الأمثل لصناعة معالجة الأنابيب المعدنية.

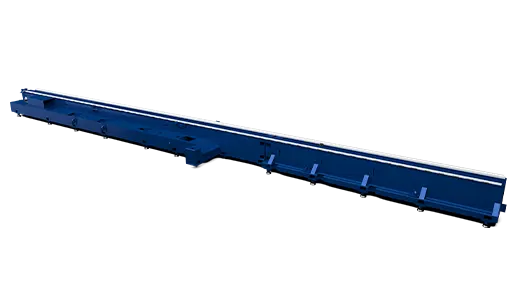

هيكل سرير أفقي

يضمن التصميم الأفقي مع قضبان التوجيه الخطية عالية الدقة نقلًا سلسًا وفعالًا وقدرة تحمل قوية.

مشابك دقيقة

مجهزة بنظام نقل حركة دقيق لمنع التلوث والحفاظ على دقة النقل.

يتميز نظام المشبك الثلاثي، مع المشبكين الثاني والثالث، بقدرة تشغيل كاملة، مما يُغني عن تعديل التروس عند التبديل بين الأنابيب الكبيرة والصغيرة.

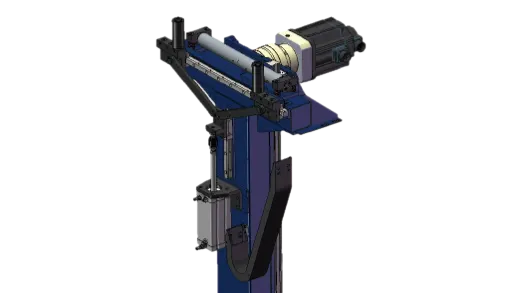

دعامة عائمة

تتكيف وحدات الدعم ديناميكيًا مع نصف قطر دوران الأنبوب، وتتميز بتحكم مستقل بمحرك سيرفو، واستجابة سريعة، وقدرة تحمل عالية، مما يضمن ثباتًا في الوضع ودقة تشغيل مُحسّنة.

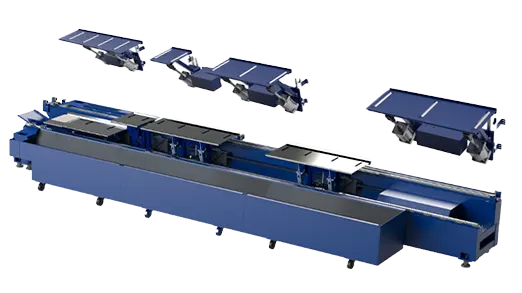

نظام دعم عائم

تفريغ ثابت مع وظيفة مانع التسرب والانزلاق، ومجهز بنظام تمييز بصري لتحديد دقيق وفرز سريع لمختلف قطع العمل. يتميز نظام التفريغ العائم بطول 6 أمتار وسعة تحمل عالية، ما يسمح بسهولة التعامل مع الأنابيب التي يزيد وزنها عن 300 كجم.

صفر خردة

يمكن لرأس القطع أن يعبر ظرف القطع المركزي ويقطع في الاتجاه المعاكس، مما يُحقق صفر خردة فعلي، ويُحسّن من كفاءة استخدام المواد.

خياري
قطع مشطوف
شبه آلي
أوتوماتيكي بالكامل

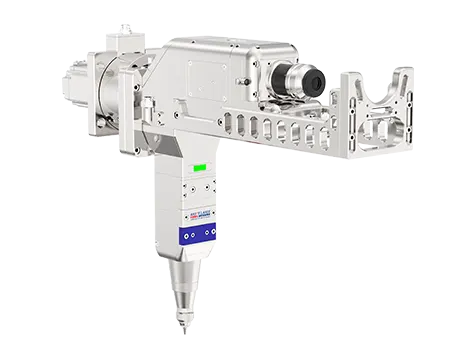

قطع مشطوف
رأس قطع الأخدود، الحاصل على حقوق ملكية فكرية مستقلة بالكامل، يتميز بأداء فائق، مع ضمان خدمة ما بعد البيع والصيانة في الوقت المناسب. قطع الأخدود، والوصل السلس، ومناسب لمتطلبات اللحام اللاحقة للهياكل الفولاذية والأنابيب الكبيرة.

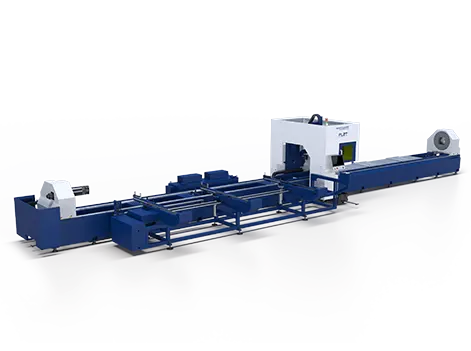

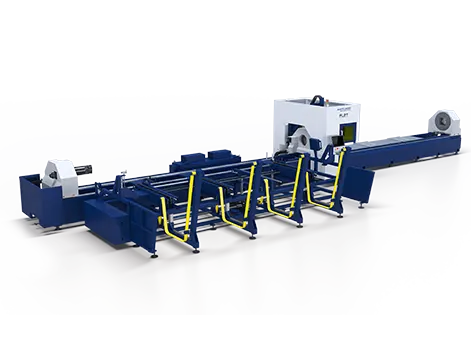

شبه آلي
يمكن وضع صفوف من الأنابيب على آلية التحميل، التي تُكمل تلقائيًا عملية التحميل والتغذية والوصول إلى موضع تثبيت المشبك لأنبوب واحد.

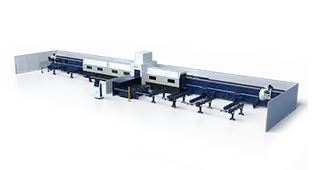

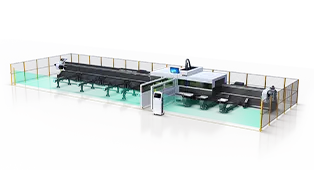

أوتوماتيكي بالكامل
يمكن تكديس حزم الأنابيب في الصومعة، ويمكن إجراء عملية التحميل والتغذية والوصول إلى الأنابيب الفردية إلى موضع تثبيت المشبك تلقائيًا؛
عينات القطع
البيانات الفنية
تتوفر صيغ متعددة، وجميع البيانات تخضع للحلول الفنية.

سلسلة PLT

قطر الأنبوب الدائري

طول ضلع الأنبوب المربع

دقة التموضع (س/ص)

إمكانية التكرار (س/ص)

أقصى سرعة للتموضع (س/ص)

أقصى سرعة للتموضع (أ/ب/ج)

أقصى طول للتحميل

أقصى طول للتفريغ

أقصى وزن للأنبوب

φ20-240mm

□20-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

6200mm

0-6000mm

300kg

φ30-240mm

□23-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

9200mm

0-9000mm

300kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

6200mm

0-6000mm

500kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

9200mm

0-9000mm

600kg

φ40-360mm

□40-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

12200mm

0-12000mm

850kg
