HF Series

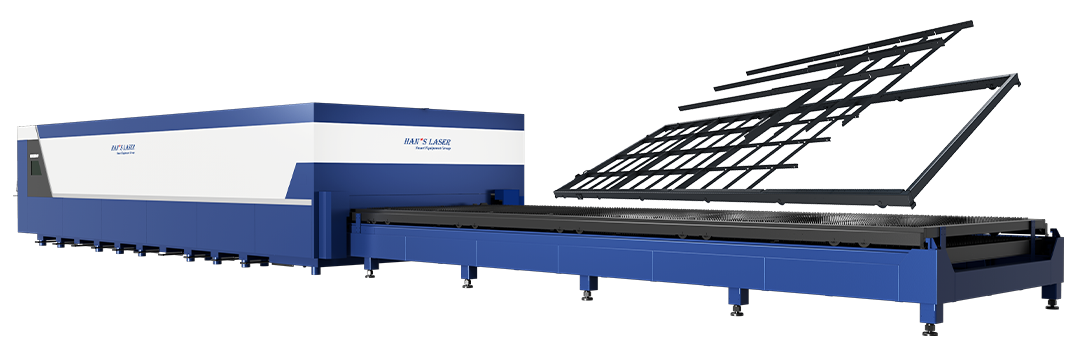

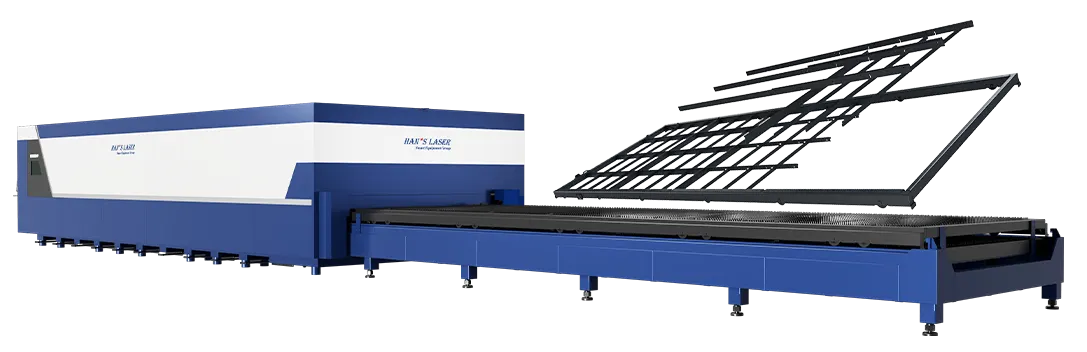

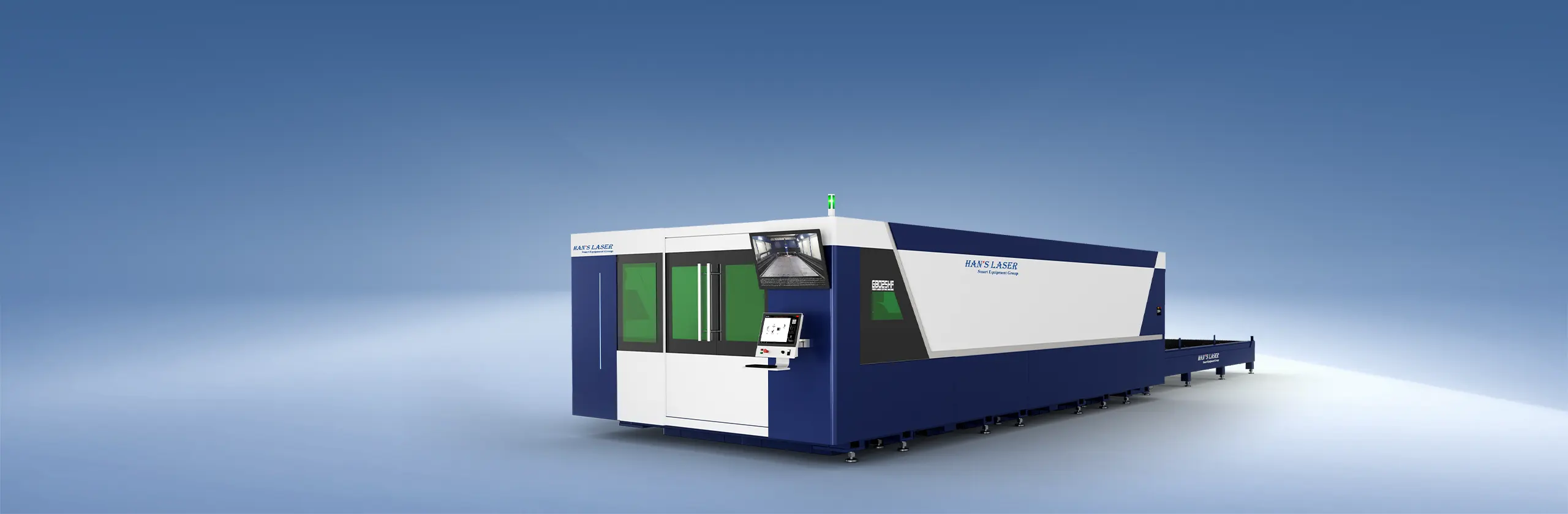

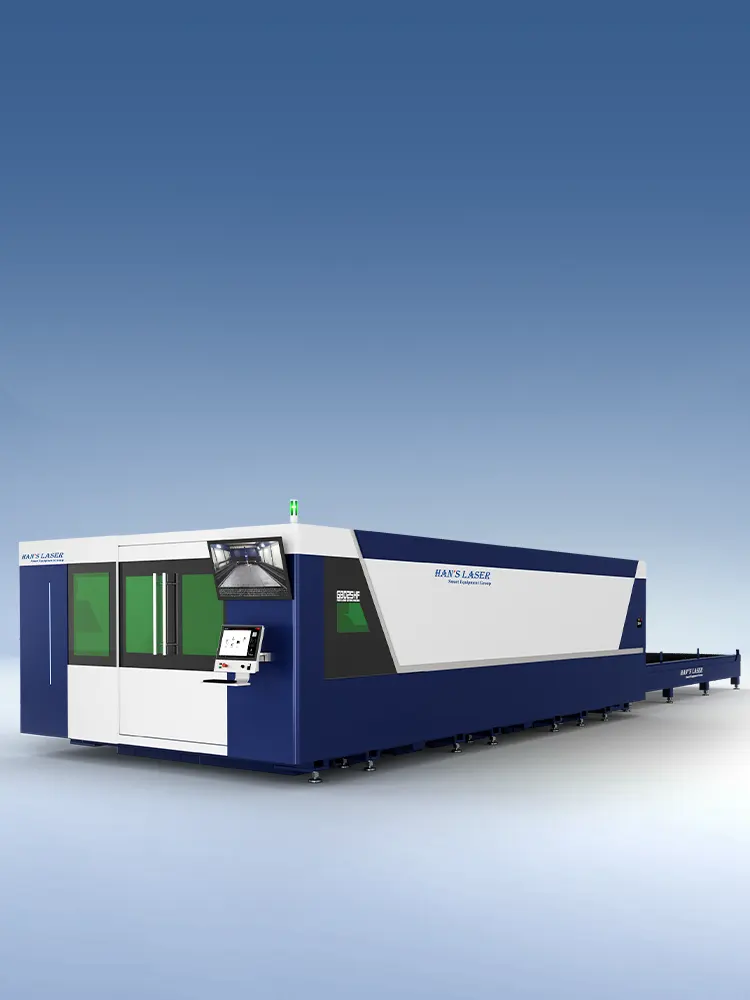

آلة قطع بالليزر عالية السرعة 3015 ⁄ 4020 ⁄ 6025 ⁄ 8025 ⁄ 10025 ⁄ 12025 ⁄ 12030 الطاقة المتوفرة: 6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW ⁄ 50kW ⁄ 60kW
HF Series عينة من البيانات التقنية
املأ التنزيل او الاتصال بنا
لمحة عامة
آلة قطع بالليزر كلاسيكية بمواصفات أعلى
التردد سلسلة عالية السرعة آلة قطع الليزر الألياف هو كلاسيكي قبضة المنتج من شركة الليزر الكورية . التركيز على 12KW + قطع الليزر وقطع لوحة سميكة مستقرة ، والتي يمكن أن تلبي متطلبات 30KW + قطع عالية الطاقة . مع كامل 12kw + مستوى قطع قاعدة بيانات الخبراء ، صفر ثانية ثقب ، لوحة الثقيلة قطع مستقرة ، وانخفاض الضغط قطع ، قطع نظيفة ، وغيرها من التكنولوجيات الفريدة ، يمكن للعملاء تحقيق أقصى قدر من القيمة .

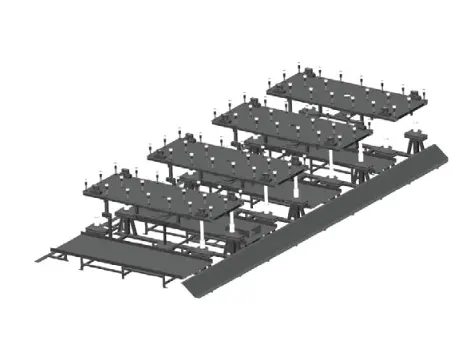

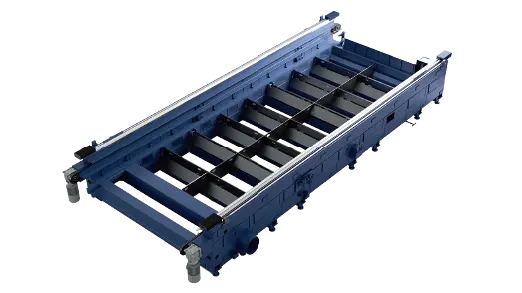

هيكل سرير نصف مجوف

تم لحام قاعدة الإطار وتشكيلها باستخدام الفولاذ الكربوني، ثم خضعت لعمليات التخمير، التشغيل الخشن، المعالجة بالاهتزاز، والتشطيب النهائي، لتحقيق ميزات الصلابة والقوة.

يعمل الهيكل شبه المجوف الخاص على تجنب خطر تشوه السرير الناتج عن التسخين بطاقة عالية، مما يلبي متطلبات القطع بالليزر فائق القدرة حتى 50kW.

بالإضافة إلى ذلك، تم تركيب طوب مقاوم للحرارة فوق الإطار، حيث يشكّل هذا الطوب حاجزًا إضافيًا أمام تأثير الليزر عالي القدرة، كما أنه سهل الصيانة ومنخفض التكلفة.

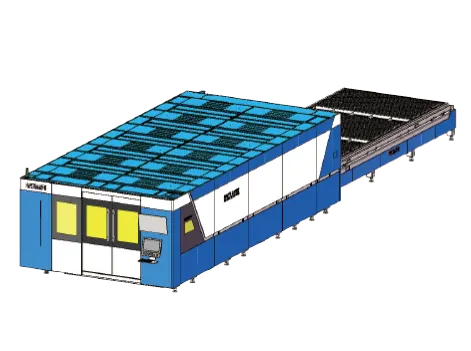

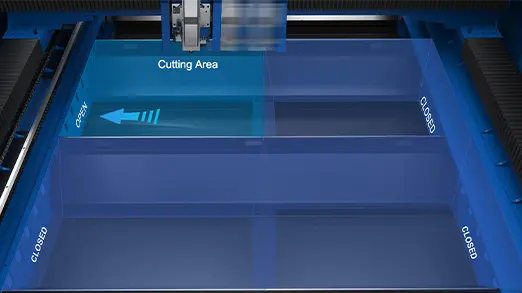

نظام الشفط متعدد المناطق

يتميز نظام الشفط متعدد المناطق بفعالية عالية في إزالة الغبار حسب كل منطقة، حيث يوزع حجم الهواء لكل منفذ عادم بشكل ذكي على كل جزء من الهيكل المقسم، مما يعزز قدرة الشفط وإزالة الغبار في منطقة المعالجة. كما يساهم بشكل موثوق في تقليل خطر تلوث رأس القطع، مما يحافظ على نظافة منطقة العمل.

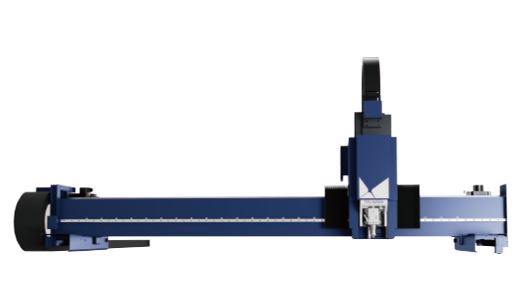

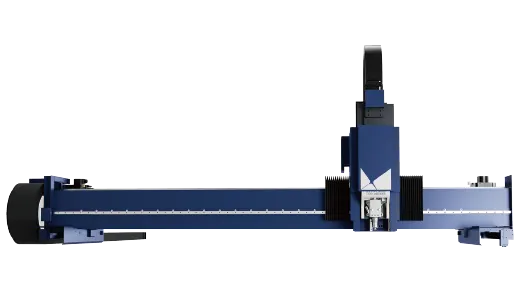

جسر علوي جديد من الألمنيوم المبثوق

أخف وزنًا، أقوى، مظهر أفضل، ووقت تسليم أقصر.

هيكل محور Z بنظام التروس الرفيعة، مقاوم للصدمات والتلوث.

يمنع هيكل دليل الانزلاق مجموعة التوجيه من فقدان الدقة نتيجة الاصطدام برأس القطع.

يمنع جهاز التزييت الأوتوماتيكي الحركة الاحتكاكية بدون زيت، ويُحسّن من عمر مكونات نقل الحركة في الماكينة، ويضمن سرعة ودقة تشغيل مستقرة للماكينة.

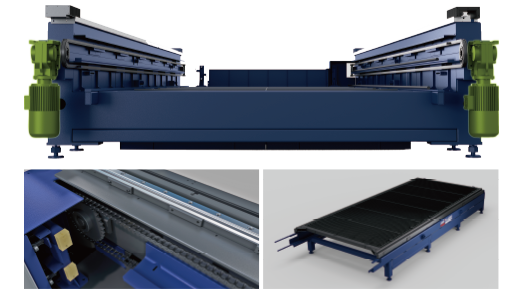

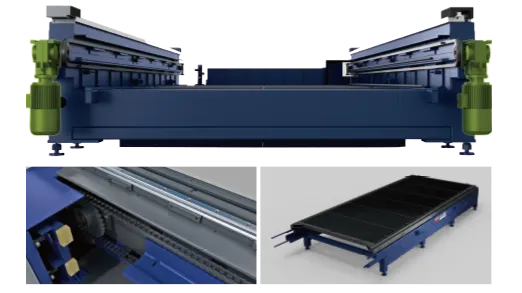

طاولة تبديل بنظام دفع مزدوج

باستخدام سلسلة ذات قوة شد عالية، يمكن لساحبتين الخروج من منطقة القطع في نفس الوقت.

التحميل والتفريغ على الطاولة لا يؤثر على الأخرى، مما يضمن جودة قطع جيدة أثناء تحميل أو تفريغ الطاولة الأخرى.

سهولة إجراء أعمال الصيانة داخل الماكينة.

استقرار عمل الماكينة أثناء قطع المواد السميكة.

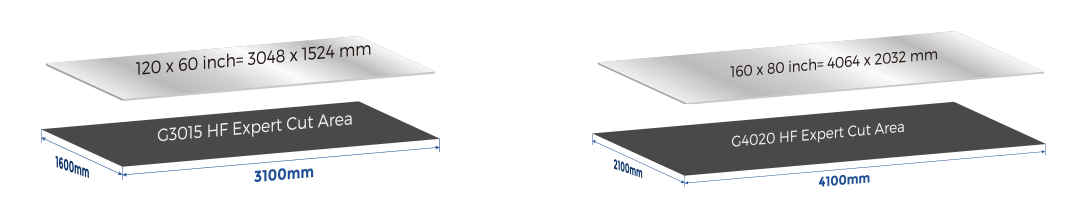

منطقة قطع أكبر

زيادة مساحة القطع، يمكن قطع الألواح وفقًا للمقاسات الأمريكية (AS) بوحدة الإنش.



منضدة قطع معيارية

تصميم معياري عالمي قابل للتبديل، مزود ببطاقات دعم أعلى وأسمك وأكثر كثافة، مقاومة أفضل للقطع عالي الطاقة، وسهولة في الصيانة والاستبدال المنتظم.

جهاز Mix-M

خزانة خلط الغازات براءة اختراع Han's Laser (اختياري)
وظيفة عملية Mix-M: مجهزة بليزر بقوة 20 كيلووات أو أكثر، مناسبة للقطع السريع لفولاذ الكربون بسمك 10~40 ملم، تحل مشكلة القطع التقليدي للألواح المتوسطة والسميكة وتراكم الخبث في الزوايا، مما يحسن بشكل فعال انحدار السطح العلوي والسفلي وخشونة قطعة العمل، ويعزز بشكل كبير من كفاءة المعالجة ودقة قطعة العمل.

القدرة على قطع
عينة من البيانات التقنية

سلسلة التردد

مصدر الليزر السلطة

منطقة العمل

أقصى سرعة المحور ( س / ص )

أقصى تسارع

التكرار

أقصى وزن الحمولة

3 كيلوواط - 60KW ( اختياري ) ؛ 3150 مم × 1620 مم؛ 200m / min

غ 0.02 مم

2150kg

3 كيلوواط - 60KW ( اختياري ) ؛ 4100mmx2100mm

200m / min

غ 0.02 مم

3840 كجم

3 كيلوواط - 60KW ( اختياري ) ؛ 6200mmx2600mm

160m / min

2.5G

0.02 مم

7200kg

3 كيلوواط - 60KW ( اختياري ) ؛ 8200mm × 2600mm

160m / min

2.5G

0.02 مم

9600kg

3 كيلوواط - 60KW ( اختياري ) ؛ 10100mmx2600mm

140 م / دقيقة

غ 0.05mm

12000kg

3 كيلوواط - 60KW ( اختياري ) ؛ 12100mmx2600mm

140 م / دقيقة

غ 0.05mm

- 100 14 كيلوغرام؛

3 كيلوواط - 60KW ( اختياري ) ؛ 12100mmx3100mm

140 م / دقيقة

غ 0.05mm

16000kg
